مقدمة المنتج
نظام السحابة للسكك الحديدية هو المكون الأساسي الذي يربط القضبان والنوم (أو لوحات المسار) . وظائفه الرئيسية هي إصلاح موضع القضبان ، والحفاظ على ثبات مقياس المسار ، ونقل حمولة القطار ، والتكيف مع تشوه درجة الحرارة وتأثير الاهتزاز للمسار .
اللوحة هي مكون مفتاح "يربط الأجزاء العلوية والسفلية" لنظام السحابة . يؤثر أدائه بشكل مباشر على حياة المسار وسلامة القيادة .
الوظائف الأساسية لمنصات السكك الحديدية:
- التخزين المؤقت وامتصاص الصدمات:عندما يكون القطار يعمل ، فإن تأثير التردد العالي واهتزاز العجلات وقضبان الصلبيتم امتصاصها من خلال التشوه المرن للوسادات (مثل المواد البولي يوريثان والمواد المطاطية) ، مما يقلل بشكل كبير من انتقال الاهتزاز إلى ينامون والمؤسسات ، ويقلل من تلف التعب المكون ، ويقلل من تأثير الضوضاء الجري على البيئة المحيطة {{}}}
- انتقال القوة الموحدة:يتم تفريق الضغط العمودي والدفع الجانبي الذي تتحمله القضبان بواسطة الوسادات وينقل إلى نائما أو لوحات المسار لتجنب التكسير المحلي الناجم عن تركيز الحمل ، وضمان قوة موحدة على أساس المسار ، وتوسيع عمر خدمة الهيكل العام .
- ضبط الارتفاع:عندما يكون للمسار انحراف طفيف في الارتفاع بسبب التسوية ، من خلال استبدال وسادات ذات سماكة مختلفة (مثل 2-10 mm) ، يمكن تعديل ارتفاع القضبان بدقة لضمان سطح السكك الحديدية السلس ، وتجنب النتوءات الناتجة عن الصعود والهبوط في الخط ، وضمان استقرار الدافع والسلامة.
- عزل العزل:في السكك الحديدية المكفرات ، تستخدم الوسادات مواد عازلة لمنع تسرب التيار من القضبان إلى النائمة والمؤسسات ، ومنع التيارات الضالة من قضبان الصلب المتآكلة وخطوط الأنابيب المعدنية ، وتأكد من التشغيل العادي لدوائر المسار (المستخدمة في وضع القطار ونقل الإشارة).
- التكيف مع التشوه:عندما تتوسع السكك الحديدية وتتقلص مع تغيرات في درجة الحرارة ، يمكن أن تتعاون قدرة التشوه المرنة للوحة مع السحابة لتقييد السكك الحديدية بمرونة ، والتي لا تضمن فقط أن السكك الحديدية لا تختفي ، ولكنها توفر أيضًا مساحة عازلة لتوسيعها الطفيف وتساقطها ، وتجنب الإجهاد المفرط الناجم عن قيود صارمة واضطراب السكك الحديدية .

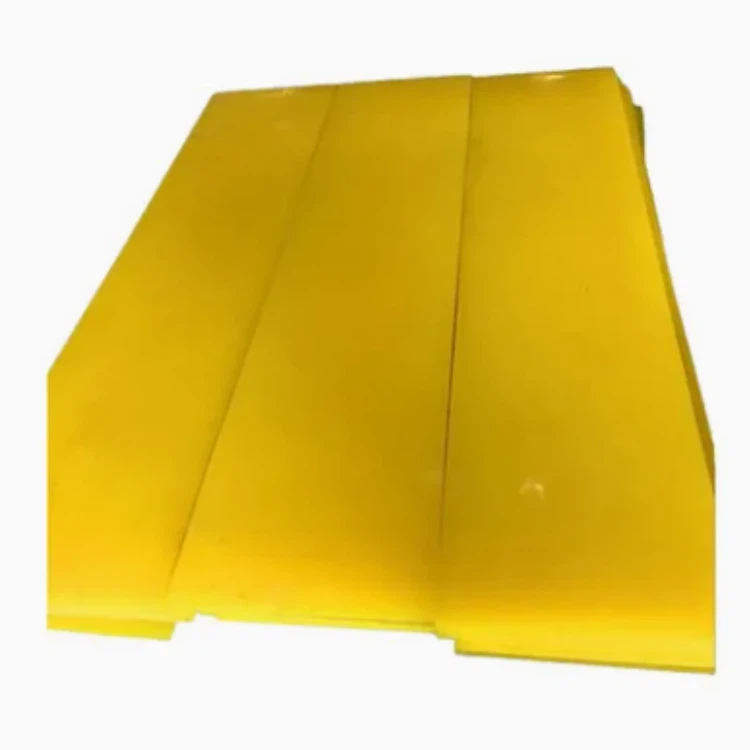

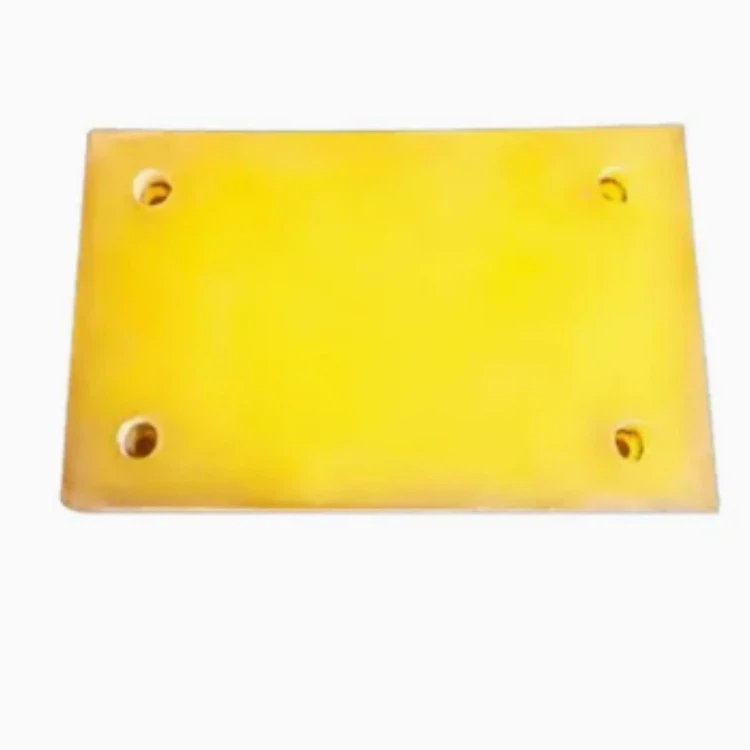

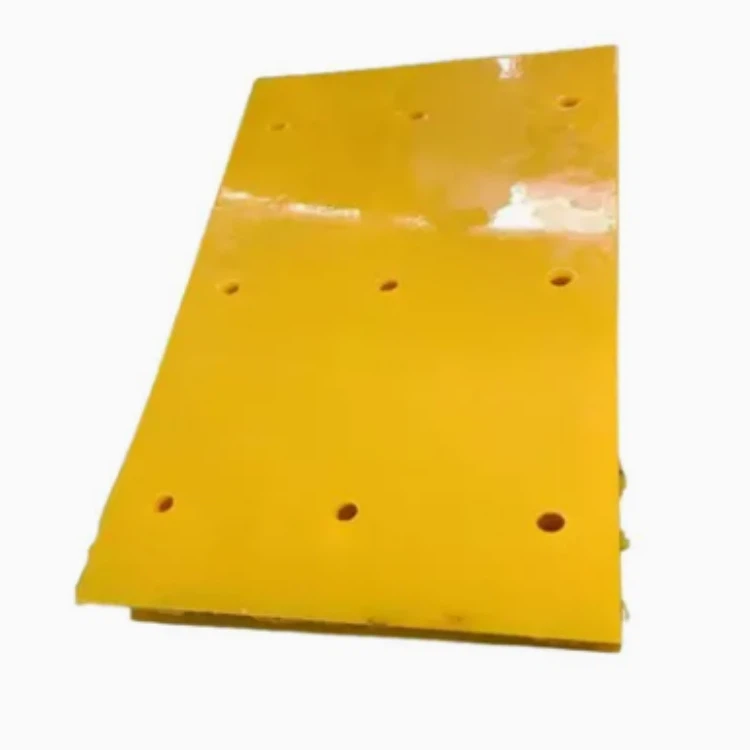

wj -8 لوحة مرنة
اللوحة المرنة wj -8 هي قطعة أساسية منWJ -8 نظام التثبيت. تمحها على نطاق واسع لبناءها القوي ، مصنوعة خاصة بالنسبة للسكك الحديدية السريعة والثقيلة . تم تصميم هذه الوسادة لتقديم المرونة المتميزة والمتانة . كنتيجة لذلك ، إنها اختيار أفضل لاتخاذ خطوط القضبان الصعبة .
الميزات الرئيسية لاهتزاز البولي يوريثان عالي الأداء وخفض الضوضاء wj -8 وسادة مرنة:
- تكوين المواد:مصنوعة من مواد الاهتزاز عالية الأداء للبولي يوريثان ومواد تقليل الضوضاء ، مما يدل على مقاومة التآكل المتميزة ومقاومة التآكل الطبيعية
- انتشار الوزن:تم تصميمه للمشاركة بشكل متساوٍ في قوى مستقيمة وقوى جانبية . هذا يقلل من الضغط على الدعم .
- انخفاض الهز:ممتاز في امتصاص jolts . إنه يقلل بشكل كبير من الضوضاء وتتبع الأضرار .
- التوافق:مصمم خصيصًا تمامًا لنظام التثبيت wj -8 . هذا يضمن المزج السلس .
تتألق وسادة مرنة WJ -8 في المواقف التي تكون فيها الحزم والقوة الدائمة أمرًا بالغ الأهمية . ، على سبيل المثال ، يزدهر على شبكات السكك الحديدية السريعة أو طرق الشحن مع أوزان محور هائل .
| معايير | wj -8 لوحة مرنة |
| قدرة الوزن | قوي (25-30 طن/محور) |
| طول العمر | 10-15 سنوات |
| تقليل الهزة | متميز |
| سيناريو مثالي | سريع ، شاق |
معلمات الأداء من WJ -8 وسادة مرنة
WJ -8 يحقق وسادة السكك الحديدية عالية السرعة مقاييس الأداء الرئيسية مماثلة لزعيم الصناعة الدولي BASF ، مما يدل على المزايا في:
مرونة عالية
زحف منخفض
مقاومة التعب
مقاومة درجة الحرارة (-50 درجة إلى +70 درجة)
| معلمات الأداء من WJ -8 وسادة السكك الحديدية | |||
| عناصر الاختبار | متطلبات الفهرس | نتائج القياس الفعلية | |
| قوة الشد / MPA | قبل الشيخوخة | ＞2.0 | 3.2 |
| بعد الشيخوخة | أكبر من أو يساوي 1.8 | 3.1 | |
| استطالة عند الاستراحة / ٪ | قبل الشيخوخة | أكبر من أو تساوي 150 | 280 |
| بعد الشيخوخة | أكبر من أو تساوي 120 | 260 | |
| مجموعة الضغط / ٪ | أقل من أو يساوي 5 | 1.9 | |
| صلابة ثابتة / كيلوغرام / مم | الفئة ب | 23±3 | 23.1 |
| نسبة الصلابة الديناميكية إلى ستاء | أقل من أو يساوي 1.35 | 0.83 | |
| أداء التعب (3 ، 000 ، 000 دورات التحميل) | مظهر | لا تشققات | لا تشققات |
| مجموعة الضغط / ٪ | أقل من أو يساوي 10 | 5.6 | |
| معدل تغيير الصلابة الثابت / ٪ | أقل من أو يساوي 15 | 4.4 | |
| مقاومة الزيت | معدل تغيير الحجم / ٪ | أقل من أو يساوي 5 | 2.3 |
| مقاومة العمل | مقاومة السطح / Ω | أكبر من أو يساوي 10^7 | 2.6x10^23 |
| المقاومة الباردة | معدل تغيير الصلابة الساكنة منخفضة درجة الحرارة / ٪ | أقل من أو يساوي 20 | 13.8 |
أداء المواد
WJ -8 لوحة polyurethane المرنة هي عبارة عن مرن من مادة البولي يوريثان microcellular تم إعداده بشكل أساسي من polytetrahydrofuran glycol و 4،4′-diphenylmethane diisocyanate (mdi) -based prepolymer .}WJ -8 نظام التثبيتبالنسبة للسكك الحديدية عالية السرعة ، تعمل على توزيع أحمال القطار ، وتقليل الاهتزاز والضوضاء ، والحفاظ على تشغيل القطار المستقر . نظرًا لخصائصها الممتازة لتخميد الاهتزاز ، يتم استخدام وسادات Polyurethane Elastomeric على نطاق واسع في مقطوعات السكك الحديدية عالية السرعة . نسبة الصلابة التي تقل عن 1.35. عن طريق إدخال النفتالين ديزوسيانات (NDI) في وسادة المرنة ، يمكن تقليل هذه النسبة إلى أقل من 1 . 15 ، مما يؤدي إلى أداء مرونة فائق.

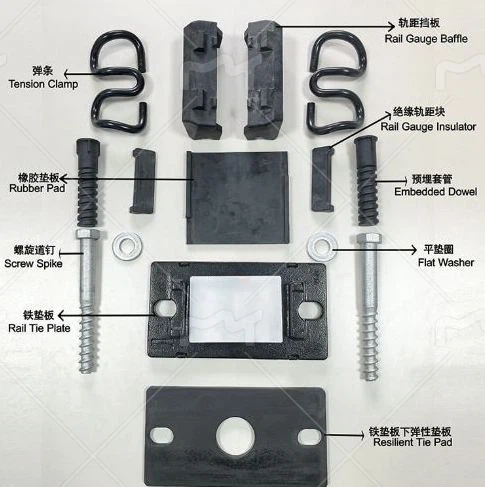

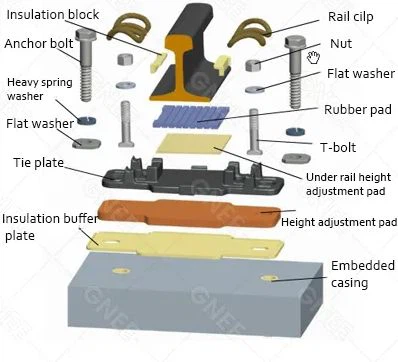

التنسيق والتقسيم الوظيفي للوسادة wj -8 داخل مجموعة التثبيت
تقوم وسادة البولي يوريثان بإنشاء نظام حامل للقوة "الصارم-المرن" في المسارات الحاملة للسكك الحديدية عالي السرعة بدون صابورة من خلال:
- قيود جامدة + مخزن مؤقت مرن مع مقطع السكك الحديدية
- تآزر عزل مزدوج مع كتل المقياس المعزول
- تحميل توزيع الربط مع اللوحة الأساسية
التفاعل معمقطع السكك الحديدية& الترباس:
يضمن المقطع السكك الحديدية عبر قوة التثبيت الترباس ، في حين أن وسادة البولي يوريثان مخازن المؤقتة بشكل مرن تتأثر . هذا يمنع التعب المكون من قيود صلبة وتوازنات "تثبيت" مع "وسادة" .
التفاعل مع كتلة المقياس المعزول:
تحافظ كتل المقياس على مقياس المسار ، في حين أن العزل المتأصل في وسادة البولي يوريثان يخلق عزلًا كهربائيًا مزدوجًا . هذا يمنع التيارات الضالة ، ويحمي دوائر المسار ، ويستقر المقياس عن طريق تخميد القوى الجانبية.
التفاعل مع اللوحة الأساسية:
تنقل أحمال السكك الحديدية عبر وسادة البولي يوريثان إلى اللوحة الأساسية . تقوم اللوحة بتوزيع الضغط قبل نقلها إلى لوح المسار ، مما يمنع الزائد المترجمة للمؤسسة .
