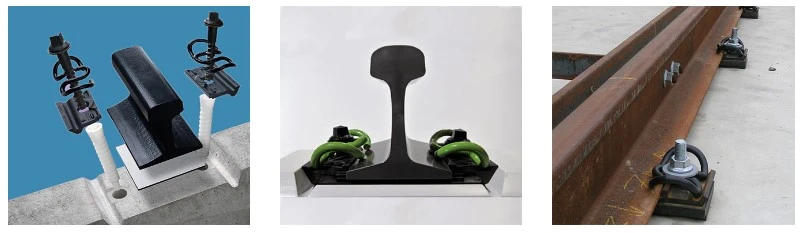

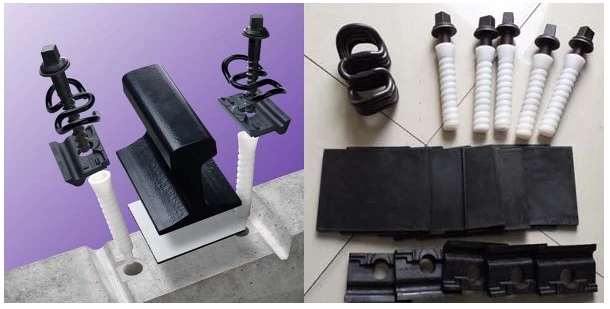

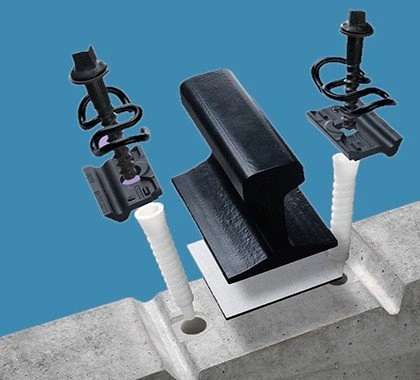

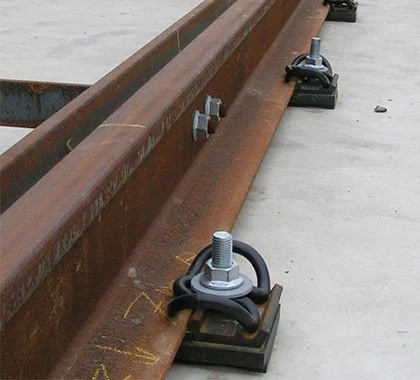

نظام تثبيت السكك الحديدية بمشبك SKL

جزء اسم

كمية

يكتب

مادة

ينهي

ملاحظة

مشبك التوتر SKL14

2

ضياء. 13 ملم

60Si2CrA، 38Si7

طلاء عادي أو ملون أو أي شيء آخر مطلوب.

الصلابة: 42-47HRC

التعب: عندما يصل انحراف زنبرك المشبك إلى 9.1 ملم وانحراف التأرجح 1.42 ملم، فإن عمر التعب سيكون 5 ملايين دورة دون أن ينكسر.

المعيار: DIN17221، جيجابايت/T1222

مسمار لولبي Ss35

2

م24 × 150 ملم

الصف 4.6: Q235

عادي مزيت، أكسيد أسود، مجلفن، مجلفن بالغمس الساخن، داكروميت ومشيرارديزد

القياسية: ISO898-1، وUIC864-1، وNF F500-50

M24 × 160 ملم

الصف 5.6: 35#

م24 × 180 ملم

الصف 8.8: 45#

غسالة عادية

2

أولس7

Q235

المعيار: EN10025، EN10139

وتد بلاستيكي

2

لأحجام مختلفة من ارتفاع المسمار

HDPE، النايلون المقوى 66 (PA66)

أسود، أزرق، أصفر، أخضر أو ​​لون آخر

لإدراجها في نائمة ملموسة

لوحة دليل

2

UIC54، UIC60، السكك الحديدية 50 كجم، السكك الحديدية 60 كجم، وأحجام أخرى حسب الطلب

النايلون المقوى 66 (PA66)

تتوفر تصاميم مختلفة. تتوفر تصاميم مختلفة.

وسادة السكك الحديدية

1

UIC54، UIC60، والحجم حسب الطلب

إيفا، أو المطاط

غرض

كمية

مادة

مقطع التوتر SKL

2

60Si2CrA، 60Si2CrA، 38Si7

مسمار لولبي Ss35

2

الصف 4.6: Q235

الصف 8.8: 45#

الصف 5.6: 35#

غسالة شقة

2

Q235

وتد بلاستيكي

2

HDPE، النايلون المقوى 66 (PA66)

لوحة دليل

2

النايلون المقوى 66 (PA66)

وسادة السكك الحديدية

1

إيفا، أو المطاط

نفس السلسلة

SKL1

SKL2

سكل3

SKL12

SKL14

سلسلة عامة

يو تايب

نوع نبلة

نوع KP/KPO

سلسلة خاصة

نوع العلاقات العامة

نوع دينيك

النوع الروسي

مقطع الدهون

مشبك قفل المقياس

رقم الصنف.

وصف

تخصيص

مادة

1

بولت السمك

22×135, 24×135, 24×145

Q235

2

عالية القوة السمك الترباس

22×135, 24×135, 24×145

C45

3

بولت معزول

22×160, 24×160, 24×170

C45

4

مسمار من النوع T

M24x110

Q235

5

غسالة شقة

6×25×50

Q235

6

غسالة الربيع

20×8, 24×8, 26×8

?

7

غسالة الربيع المزدوجة

26×8

?

8

المسمار سبايك

M22x185, M24x195

Q235

9

مسمار لولبي مربع الرأس

22x145, 22x155, 22x165

Q235A

10

مسمار لولبي سداسي

22x145, 22x155, 22x165, 22x185, 22x195

Q235A

11

سبايك الكلب

16×165

?

12

ساحة القياس

10#, 13#, 14#, 20#

Q235

13

ساحة قياس مطهر

10#

Q235

14

لوحة التعادل الصلب / لوحة القاعدة

كيو تي 450-10

15

مرساة السكك الحديدية

?

كيو تي 450-10، Q235A، كيو تي 400-15

16

لوحة ربط مطاطية

P43, P50, P60

ممحاة

17

مقطع السكك الحديدية المرنة

النوع أ، ب

60 سي2من

18

SKL نوع خطير

60Si2Cr، 38Si7

19

نوع جي

60 سي2MnA

20

نوع دبليو

21

مشبك سكة مرن مطهر

النوع ب

60 سي2MnA

22

كتلة ساحة النايلون؟

نوع V، 0-4#، 2-6#

مادة البولي أميد 66

23

قضيب قياس السكك الحديدية المعزول

￠32, ￠36

?

24

قضيب قياس السكك الحديدية

￠32, ￠36

?

25

طبق السمك

43 كجم، 50 كجم، 60 كجم، 75 كجم

B7. 45#

BS60، BS75R، BS80A، BS90A

B6, B7

طبق سمك معزول (43، 50، 60، 75)..

B6, B7

UIC60، UIC54

50#, 45#
