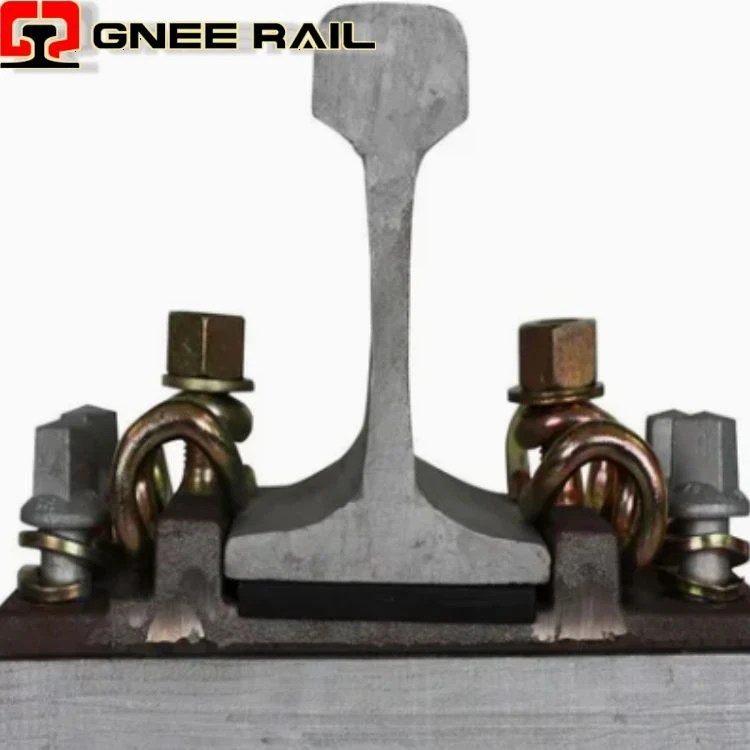

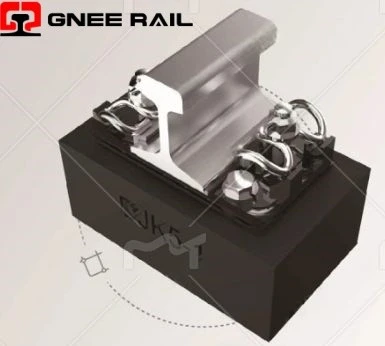

نظام تثبيت مترو DJK5-1

يلعب نظام التثبيت بالسكك الحديدية DJK5-1، كحل تثبيت منفصل مرن، دورًا حاسمًا في تطبيقات النقل بالسكك الحديدية في المناطق الحضرية وتطبيقات ساحة السكك الحديدية. يوضح تصميمها الهيكلي ومزايا الأداء والتطبيقات العملية الحلول الهندسية المستهدفة والتنفيذ الاحترافي.

ومن الناحية الهيكلية، يتميز كل مكون بوظائف متخصصة واختيارات من المواد.

يتضمن المسمار على شكل حرف T-، المصنوع من الفولاذ الكربوني-عالي الجودة 35 مع معالجة سطحية مطلية بالزنك-، تصميمًا فريدًا للرأس على شكل حرف T-يتفاعل بدقة مع الثقوب الدائرية في لوحات القياس، مما يمنع الاهتزاز بشكل فعال-من المحاذاة غير الصحيحة.

تجمع مجموعة التثبيت بين الصواميل والحلقات المسطحة المصنوعة من الفولاذ المعالج بالحرارة 65Mn، مما يوفر خصائص مرنة محسنة لتحسين استقرار الاتصال.

يستخدم المشبك الزنبركي، الذي يعمل كعنصر محمل الحمل الأساسي-، الفولاذ الزنبركي 60Si2Mn المعالج من خلال التبريد والتلطيف بدرجة الحرارة المتوسطة- لتحقيق المرونة المثالية ومقاومة التعب. متوفرة في النوع A (قوة التثبيت 8 كيلو نيوتن مع انحراف 9 مم) والنوع B (قوة التثبيت 9 كيلو نيوتن مع انحراف 8 مم)، تستوعب هذه المشابك أقسام السكك الحديدية المختلفة مع الحفاظ على أداء التثبيت المتسق.

تعديل دقيق للمقياس (±12 مم)

يتم تحقيق ذلك عن طريق استبدال كتل القياس (بزيادات سمك 1 مم) بخيارات الجمع بين اليسار واليمين لاستيعاب اختلافات المسار أثناء البناء والتشغيل.

التخميد الأمثل للاهتزاز (صلابة ثابتة تبلغ 90-120 كيلو نيوتن/مم)

يضمن النقل الفعال للحمل مع امتصاص الاهتزازات/التأثيرات، وتقليل تلف الطبقة السفلية/النائمة، وإطالة عمر خدمة الجنزير.

مقاومة بيئية متفوقة

• المكونات المعدنية: اختبار رش الملح لمدة 480-ساعة (معيار أحمر مقاوم للصدأ).
• المكونات المطاطية: أداء مستقر من -40 درجة إلى +60 درجة، مناسب للمناخات المتنوعة.

ساحات السكك الحديدية (قضبان 50 كجم/م)

مصممة للعمليات ذات-السرعة المنخفضة/الترددات العالية-في:

• مستودعات الصيانة
• أماكن تفتيش مواقف السيارات
• قطار خطوط الغسيل

سمات:مقاومة عالية للصدمات الطولية مع قوة تثبيت ثابتة (8-9 كيلو نيوتن) ومثبتات مضادة للرفع (أكبر من أو تساوي 60 كيلو نيوتن) لتحمل التحميل الدوري.


أقسام المسار الصابورة

التطبيقات النموذجية:

• مسارات نهج المستودع
• خط اختبار الصابورة

المزايا:تعوض قابلية ضبط المقياس ± 12 مم وحشوات التسوية عدم انتظام المسار، مما يضمن استقرار المحاذاة على أسس أقل دقة.
