مقدمة المنتج

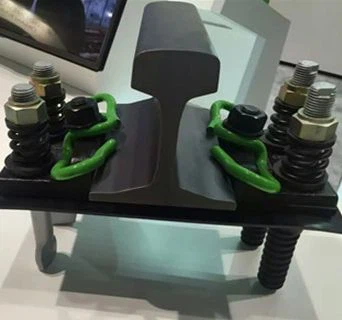

يعد نظام تثبيت السكك الحديدية من نوع Skl نظامًا معقدًا ودقيقًا لتتبع السكك الحديدية ، والذي يتكون من المسامير الحلزونية ، وغسالات مسطحة ، وقضبان زنبركية ، وسادات السكك الحديدية والمكونات الأخرى. وفقًا لمواد نائمة مختلفة (مثل النائمون الخرسانيين ، النائمون الخشبيون) ، يمكن لنظام قفل السكك الحديدية أن يتكيف مع مخطط تركيب التثبيت المقابل. على السكك الحديدية الجبلية ، يمكن أن تقاوم تأثير التسوية والإزاحة الناتجة عن التضاريس المعقدة ، مما يضمن أن تكون القضبان دائمًا في المقياس الصحيحة والدولة الأفقية ؛ على السكك الحديدية الساحلية ، يمكن للمواد والعمليات المضادة للتآكل المستخدمة أن تقاوم تآكل رذاذ الملح بشكل فعال ، وتوسيع عمر خدمة السحابات ، وضمان سلامة واستقرار بنية المسار في البيئات القاسية.
يتكون نظام تثبيت السكك الحديدية من نوع SKL بشكل أساسي من عدة مكونات رئيسية.
سبايك الحلزوني:المعروف أيضًا باسم الإطارات أو المسمار النائم ، والمعروف باسم المسمار الخشبي في الولايات المتحدة. يتم استخدامه لربط الصفيحة الأساسية والسكك الحديدية النائمة الخشبية ، ويمكن استخدامها أيضًا لإصلاح السكك الحديدية بشكل غير مباشر أو مباشرة على نائما خرسانيين وخشبيين.
دبوس الحلزوني:عادة ما يكون مصنوعًا من مادة HDPE أو PA 66 ، يتم الضغط عليه في النائم الخرساني ويستخدم بالاقتران مع الارتفاع الحلزوني.
مشبك التوتر SKL:إنه عنصر مهم في النظام يعمل مباشرة على السكك الحديدية لتحقيق وظيفة التثبيت. يؤثر تصميمه وأدائه بشكل مباشر على تأثير إصلاح السكك الحديدية.
لوحة الدليل:المعروف أيضًا باسم العازل ، يختلف الشكل عن عازل E (GPI) ، وغالبًا ما يطلق عليه لوحة دليل الزاوية. يقع أسفل مشبك التوتر ويستخدم للحفاظ على الموضع الجانبي للسكك الحديدية. تنتقل القوة الجانبية الناتجة عن تشغيل القطار إلى النائمة الخرسانية من خلال لوحة التوجيه. تشمل النماذج الشائعة WFP 14 K 14.5 ، WFP 14 K 12 ، إلخ.
وسادات السكك الحديدية:إنها تعمل كمخازن مؤقتة وامتصاصات الصدمات تحت القضبان ، وتقلل من تأثير تشغيل القطار على هيكل المسار ، وحماية القضبان والنوم.
تتضمن مجموعة كاملة من نظام تثبيت السكك الحديدية من نوع Skl عمومًا 4 مسامير حلزونية ، و 4 دبابيس حلزونية ، و 4 مشابك التوتر SKL ، و 4 لوحات توجيه ، و 2 منصات السكك الحديدية.
مواصفات وحدة واحدة من نظام التثبيت السكك الحديدية Skl Clip
| مقطع التوتر SKL | 2 | SKL1 ، SKL3 ، SKL12 ، SKL14 | 60SI2CRA ، 60SI2CRA ، 38SI7 |
| SS35 المسمار ارتفاع | 2 | M24 × 150mm | الصف 4.6: Q235 |
| الصف 5.6: 35# | |||
| الصف 8.8: 45# | |||
| غسالة مسطحة | 2 | ULS7 | Q235 |
| تسرد البلاستيك | 2 | لأحجام مختلفة من ارتفاع المسمار | HDPE ، المعزز نايلون 66 (PA66) |
| لوحة دليل | 2 | UIC54 ، UIC60 ، 50 كجم من السكك الحديدية ، 60 كجم من السكك الحديدية ، | المعزز نايلون 66 (PA66) |
| وأحجام أخرى حسب الطلب | |||
| وسادة السكك الحديدية | 1 | الحجم كما هو مطلوب | إيفا ، أو المطاط |
تطبيق المنتج
بصفتها مزود خدمة احترافي للتجارة الدولية في أنظمة قفل السكك الحديدية ، تلتزم JNEE Rail بتزويد العملاء بحلول شراء عالية الجودة. يحتوي كتالوج منتجاتنا على أكثر من 100 مواصفات لأنظمة قفل السكك الحديدية ، وكلها تتوافق مع معايير صناعة السكك الحديدية الدولية. لقد أنشأنا تعاونًا طويل الأجل مع العديد من الشركات المصنعة المحلية الكبيرة لضمان إمدادات مستقرة. نحن مجهزة بفريق وثائقي محترف في التجارة الخارجية وننفذ نموذجًا متكامل الخدمات "الفردي". تم تصدير منتجاتنا إلى العديد من البلدان والمناطق ، ولا تزال حصتنا في السوق في جنوب شرق آسيا في القيادة.
