مشبك مرن للسكك الحديدية من النوع E هي واحدة من مثبتات المسار الشائعة في نظام تثبيت السكك الحديدية، والتي يتم استخدامها لتوفير محاذاة إيجابية ومتينة للمسار في ظل ظروف العمل القاسية، وبالتالي إطالة عمر مسار السكك الحديدية. بشكل عام، المشبك المرن للسكك الحديدية مصنوع من الفولاذ الزنبركي المطروق بقطر يتراوح من 18 مم إلى 23 مم، وتتمثل الوظيفة الرئيسية لمشبك السكك الحديدية في ربط عوارض السكك الحديدية والسكك الحديدية معًا. يعتبر مشبك السكة من أفضل الطرق لضمان عدم تحرك السكة أو انحناءها أو التواءها وما إلى ذلك.
ما هي أخطاء التجميع للمشبك المرن للسكك الحديدية E؟
تتضمن أخطاء تجميع المقطع E- بشكل أساسي عمق الإدراج غير الصحيح (الإدراج الزائد-) والموضع (سوء الوضع)، مما يؤدي إلى تركيز الضغط والتعب والفشل؛ تشمل المشكلات الشائعة الحمل الزائد لأصابع القدم، ونقاط الاتصال المتغيرة، والرنين الناتج عن تمويج السكك الحديدية، وعدم كفاية التخليص، وكل ذلك يؤثر على حمل أصابع القدم الحرجة للمشبك والسلامة الهيكلية، خاصة في المواقع الجانبية الداخلية/المقياس-.
الحلول وأفضل الممارسات:
- حافظ على الانحراف المحدد (على سبيل المثال، 10-12 ملم) والفجوات (3-9 ملم).
- تأكد من وضع المشابك ومحاذاة بشكل صحيح.
- معالجة تمويج السكك الحديدية على الفور من خلال الطحن.
- استخدم الأدوات المناسبة وتأكد من أن المكونات كاملة وغير تالفة.

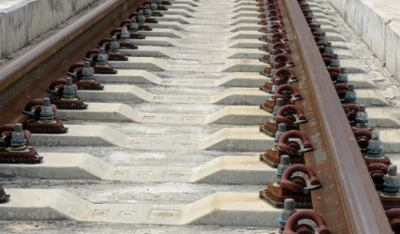

تطبيق مقطع السكك الحديدية الإلكترونية-في نظام ربط السكك الحديدية
تعتبر مشابك السكك الحديدية الإلكترونية (مشابك السكك الحديدية المرنة) ضرورية في أنظمة تثبيت السكك الحديدية لربط القضبان بشكل آمن بالعوارض، ومنع الحركة الرأسية/الأفقية، والحفاظ على المقياس، وامتصاص الاهتزازات، وتتميز بتصميم زنبركي من الصلب يوفر قوة تثبيت عالية (حمل مقدمة القدم) لضمان سلامة المسار، وتستخدم عالميًا في المسارات الصابورة وغير-الصابورة للحصول على وصلات متينة وموثوقة وغالبًا ما تكون بدون مسامير تعمل على تبسيط عملية التركيب والصيانة.
| المنتج متضمن | كمية | مادة | مقاس | ملاحظة |
|---|---|---|---|---|
| مقطع E | 2 | 60Si2MnA، 60Si2CrA | القطر. 16 مم، 18 مم أو 20 مم (E1809، E2006، E2007، E2009، إلخ | الصلابة: 44-48HRC |
| تحميل اصبع القدم: Dia.16mm: 500-700kgf؛ ضياء 18 ملم: 750-900 كجم؛ ضياء 20 ملم: 1100-1400 كجم | ||||
| عمر التعب: 5 ملايين دورة دون انقطاع | ||||
| المعيار: DIN17221، BS970، GB/T1222 | ||||
| كتف | 2 | QT500-7، QT450-10 | بالنسبة لـ UIC54، UIC60، 115RE، BS80lbs، BS100lbs، 50 كجم من السكك الحديدية، 60 كجم من السكك الحديدية، إلخ. | ملاحظة: صلابة المقطع E- هي 44-48HRC؛ حمل إصبع القدم للمشبك الإلكتروني- هو 500-700 كجم ثقلي (القطر 16 مم)؛ 750-900 كجم (ضياء 18 مم)؛ 1100-1400 كجم (قطر 20 مم)؛ عمر التعب للمشبك الإلكتروني هو 5 ملايين دورة دون كسر المشبك الإلكتروني المؤهل DIN17221، BS970، GB/T1222 |
| وسادة السكك الحديدية | 1 | HDPE أو المطاط أو EVA | ||
| عازل | 2 | النايلون المقوى 66 (PA66) |
تقدم GNEE RAIL مجموعة واسعة من مشابك السكك الحديدية بجودة مثالية، وقد تم تصميم مشابك السكك الحديدية هذه بدقة عالية ومصنوعة من الفولاذ الزنبركي عالي الجودة. لقد كانت GNEE أكبر قاعدة إنتاج لمقاطع السكك الحديدية وأكثرها تنافسية في الصين بعد أكثر من 18 عامًا من الخبرة في إنتاج مقاطع السكك الحديدية، ولديها المؤهلات لتقديم عطاءات لمشاريع السكك الحديدية الكبيرة والمتوسطة الحجم على المستوى الوطني. علاوة على ذلك، يمكن تخصيص مشبك السكة الخاص بنا وفقًا لمتطلبات العملاء.
