السكك الحديدية 22 كجميبلغ وزنه 22.3 كجم لكل متر وهو مصمم لمسارات الرافعات وأنظمة النقل العلوية والإعدادات الصناعية الأخرى التي تتطلب قدرة تحمل حمولة أعلى. يعمل هذا النموذج على سد الفجوة بين القضبان الخفيفة والثقيلة، وهو مناسب لتطبيقات مثل الرافعات القنطرية الخفيفة - أو النقل في مواقع قطع الأشجار والتعدين.

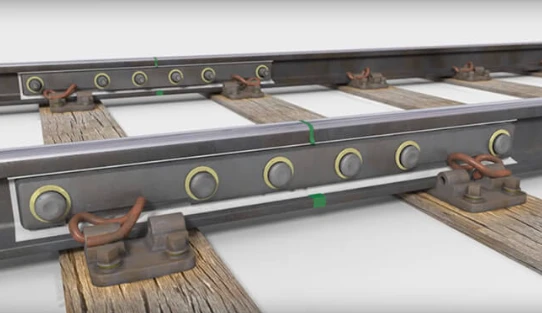

كيفية تركيب السكك الحديدية 22 كجم بشكل صحيح؟
يعد تركيب خطوط السكك الحديدية عملية فنية عالية تتطلب الدقة والخبرة والامتثال للمعايير الهندسية الصارمة.
- لتثبيت السكة التي يبلغ وزنها 22 كجم بشكل صحيح، ابدأ بإعداد سطح دعم نظيف ومستوي ووضع وسادات مرنة محززة عليه. قم بوضع أقسام السكة بدقة وفقًا لمحاذاة التصميم والارتفاع، مما يضمن الحد الأدنى من الانحراف. للحصول على لمسة نهائية سلسة، قم بلحام المقاطع معًا باستخدام طريقة مثل لحام الثرمايت؛ في حالة استخدام وصلات ميكانيكية، قم بتثبيتها بألواح السمك والمسامير، مع إبقاء الفجوات صغيرة.
- يتم بعد ذلك تثبيت السكة باستخدام نظام القصاصة. ضع المشابك بحيث يتصل المكون المطاطي بشفة السكة. أدخل البراغي بالفلكات ثم اربطها يدويًا-في البداية للضغط على الأنف المطاطي. أخيرًا، استخدم مفتاح عزم الدوران المُعاير لربط الصواميل إلى عزم الدوران المحدد، مما يضمن تثبيتًا آمنًا.
- اختم الأمر بطحن أي مفاصل بشكل ناعم، ووضع-طبقة مقاومة للتآكل على الأسطح المُشكَّلة آليًا، وإجراء الفحص النهائي. يجب أن يتحقق هذا الفحص من أن جميع الأبعاد والاستقامة والاستواء تلبي معايير التصميم المطلوبة قبل تشغيل المسار.

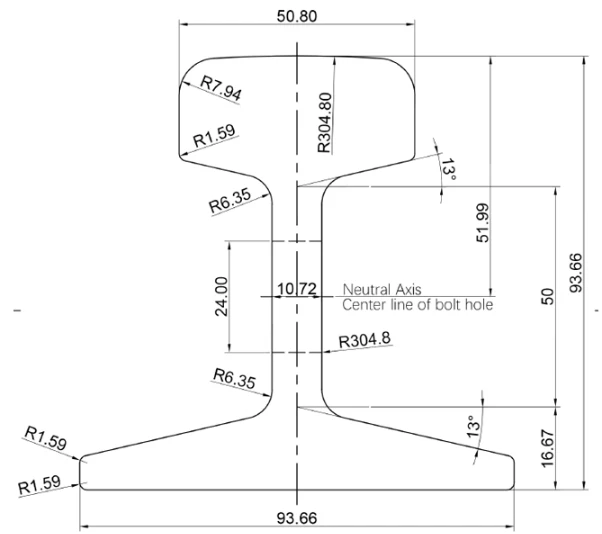

مواصفات السكك الحديدية GB 22KG
سكة GB 22 كجم (معيار GB/T 11264) عبارة عن سكة فولاذية خفيفة، تزن حوالي 22.3 كجم/متر، تستخدم في السكك الحديدية الصناعية والتعدينية والمؤقتة، وتتميز بأبعاد محددة مثل الارتفاع 93.66 مم، والعرض السفلي 93.66 مم، وعرض الرأس 50.8 مم، وسمك الويب 10.72 مم، وعادة ما تكون مصنوعة من الفولاذ Q235B أو 55Q، ومتوفرة بأطوال مثل 6-12 متر.
| تصنيف | الارتفاع (مم) | الرأس (مم) | القاع (مم) | سميكة (مم) | الوزن (كجم/م) | |
| السكك الحديدية الخفيفة | 8 كجم/م | 65 | 25 | 54 | 7 | 8.42 |
| 9 كجم/م | 63.5 | 32.1 | 63.5 | 5.9 | 8.94 | |
| 12 كجم/م | 69.85 | 38.1 | 69.85 | 7.54 | 12.2 | |
| 15 كجم/م | 79.37 | 42.86 | 79.37 | 8.33 | 15.2 | |
| 18 كجم/م | 80 | 40 | 80 | 10 | 18.06 | |
| 22 كجم/م | 93.66 | 50.8 | 93.66 | 10.72 | 22.3 | |
| 24 كجم/م | 107 | 51 | 90 | 10.9 | 24.46 | |
| 30 كجم/م | 107.95 | 60.33 | 107.95 | 12.3 | 30.1 | |
ما هي خصائص السكك الحديدية الفولاذية 22 كجم؟
السكة الفولاذية GB 22kg عبارة عن سكة حديدية خفيفة متوسطة الحجم -قياسية صينية (حوالي. 22.3 كجم/م) معروفة بقوتها الجيدة، ومقاومة التآكل، والمتانة، ومناسبة للصناعة والتعدين وأنظمة النقل الخفيف، مما يوفر أمانًا عاليًا وفعالية من حيث التكلفة-، وغالبًا ما تكون مصنوعة من فولاذ Q235 أو 55Q، بأبعاد مثل ارتفاع 93.66 ملم وعرض القاعدة 93.66 ملم، وهي مصممة لأداء موثوق به في الظروف المعتدلة الأحمال.
الخصائص الرئيسية:
- الوزن والمعايير: يزن حوالي 22.3 كجم لكل متر ويتوافق مع معايير GB الصينية (GB/T 11264-2012).
- المواد: مصنوعة عادةً من الفولاذ الكربوني Q235 أو 55Q، مما يوفر توازنًا بين المتانة ومقاومة التآكل.
| Q235B | خاصية ميكانيكية | التركيب الكيميائي (٪) | |||||||||
| قوة العائد | قوة الشد | استطالة | صلابة | C | سي | من | S | P | |||
| الآلام والكروب الذهنية | كجم/مم2 | الآلام والكروب الذهنية | كجم/مم2 | دقيقة | غ.ب | أقل من أو يساوي | أقل من أو يساوي | أقل من أو يساوي | |||
| أكبر من أو يساوي | أكبر من أو يساوي | ||||||||||
| 235 | 24 | 375-460 | 38-47 | 26% | 0.12-0.22 | 0.35 | 0.30-0.70 | 0.045 | 0.045 | ||
| 55Q | خاصية ميكانيكية | التركيب الكيميائي (٪) | |||||||||
| قوة العائد | قوة الشد | استطالة | صلابة | C | سي | من | S | P | |||
| الآلام والكروب الذهنية | كجم/مم2 | الآلام والكروب الذهنية | كجم/مم2 | دقيقة | اتش بي دبليو | أقل من أو يساوي | أقل من أو يساوي | ||||
| أكبر من أو يساوي | أكبر من أو يساوي | أكبر من أو يساوي | أكبر من أو يساوي | أكبر من أو يساوي | |||||||
| 685 | 69 | 197 | 0.50-0.60 | 0.15-0.35 | 0.60-0.90 | 0.04 | 0.04 | ||||
- الأبعاد: تشمل الأبعاد المحددة الارتفاع 93.66 ملم، وعرض القاعدة 93.66 ملم، وعرض الرأس 50.8 ملم.
- الأداء: يوفر قوة عالية، ومقاومة جيدة للتعب، ومقاومة تآكل ممتازة للتطبيقات الصعبة.
- التطبيقات: مثالية للسكك الحديدية الخفيفة، وأنفاق المناجم، والنقل الداخلي للمصنع، وسقالات البناء، والمسارات المؤقتة.
- الفوائد: يوفر سطحًا مستقرًا وناعمًا، ويوزع الأحمال بشكل فعال، ويقاوم التآكل، ويضمن عمر خدمة طويل.
منذ عام 2008،السكك الحديدية الجنيتقوم شركة GNEE بتوريد قضبان فولاذية من درجات مختلفة لأكثر من 18 عامًا، ويوصى بشدة بالقضبان الفولاذية من GNEE في الصين والخارج. مع المعدات المتطورة، تنتج GNEE قضبان فولاذية عالية الجودة تلبي متطلبات معظم البلدان. السكك الحديدية القياسية، والسكك الحديدية المقوية، والسكك الحديدية الثقيلة، والسكك الحديدية الخفيفة، وسكك الرافعة وأنواع أخرى كلها متاحة هنا، باعتبارها واحدة من موردي السكك الحديدية الرئيسية في الصين، تعمل GNEE RAIL على توريد منتجات السكك الحديدية الخضراء الاقتصادية في جميع أنحاء العالم.
