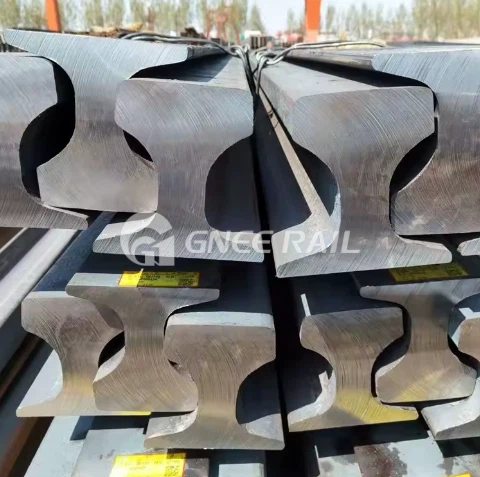

سكة DIN536
سكة DIN 536 هي نوع من قضبان الصلب التي حددها المعهد الألماني للمعايير (Deutsches Institut für Normung, DIN). وهي تستخدم على نطاق واسع في البنية التحتية للسكك الحديدية في ألمانيا وغيرها من البلدان التي تلتزم بمعايير DIN. تُستخدم سكة DIN 536 بشكل شائع في تطبيقات السكك الحديدية المختلفة، بما في ذلك المسارات الرئيسية والفرعية والمسارات الصناعية والترام. وهي مصممة لدعم أحمال وأحجام مختلفة من حركة السكك الحديدية، اعتمادًا على تصنيفها المحدد ضمن معيار DIN 536.
مواصفات DIN536
| مقاس | رأس (مم) | ارتفاع (مم) | قاعدة (مم) | الويب (مم) | الوزن الاسمي (كجم/م) | مادة | طول (m) |
| A45 | 45 | 55 | 125 | 24 | 22.1 | 700/900A/1100 | 10-12 |
| A55 | 55 | 65 | 150 | 31 | 31.8 | 700/900A/1100 | 10-12 |
| A65 | 65 | 75 | 175 | 38 | 43.1 | 700/900A/1100 | 10-12 |
| A75 | 75 | 85 | 200 | 45 | 56.2 | 700/900A/1100 | 10-12 |
| A100 | 100 | 95 | 200 | 60 | 74.3 | 700/900A/1100 | 10-12 |
| A120 | 120 | 105 | 220 | 72 | 100 | 700/900A/1100 | 10-12 |
| A150 | 150 | 150 | 220 | 80 | 150.3 | 700/900A/1100 | 10-12 |
رسم سكة الرافعة DIN536
مورد قضبان الصلب
الوسم : سكة din536، مصنعي سكة din536 في الصين، الموردين، المصنع
