Gnee Steel (Tianjin) Co., Ltd. هي واحدة من الشركات المصنعة والموردة الأكثر موثوقية لألواح أسماك السكك الحديدية في الصين، كما تدعم الخدمة المخصصة بسعر منخفض. لا تتردد في شراء أطباق أسماك السكك الحديدية الرخيصة المصنوعة في الصين هنا من مصنعنا.

مورد أطباق السمك للسكك الحديدية-GNEE

تُسمى صفائح أسماك السكك الحديدية أيضًا بشريط السكك الحديدية المشترك ، ولوحة أسماك السكك الحديدية ، وشريط الوصل ، وشريط الزاوية ، وتسمى صفائح أسماك السكك الحديدية أيضًا بشريط السكك الحديدية المشترك ، ولوحة أسماك السكك الحديدية ، وشريط الوصل ، وشريط الزاوية ، وهو نوع من مثبتات السكك الحديدية ، وهو شريط معدني يربط طرفي قضبان فولاذية معًا من خلال مسامير السمك.

تُسمى ألواح أسماك السكك الحديدية أيضًا باسم Rail Joint Bar أو Rail Fish Plate أو شريط لصق أو شريط زاوية، وهي نوع من مثبتات السكك الحديدية، وهي عبارة عن شريط معدني يربط طرفي سكك حديدية معًا من خلال مسامير السمك. هناك العديد من الأنواع والمعايير المختلفة لمفاصل السكك الحديدية وفقًا للاستخدامات المختلفة. يمكن أن توفر لك GNEE وصلات سكك حديدية مختلفة مثل GB وAREMA وBS وUIC وAS والمعايير الأفريقية ومعايير أمريكا الجنوبية وما إلى ذلك. ويتم تصدير GNEE Railroad Fish Plates إلى أكثر من 100 دولة ومنطقة، مما يوفر أكثر من 50 نموذجًا قياسيًا وغير-نموذجيًا لمفاصل السكك الحديدية للعملاء العالميين.

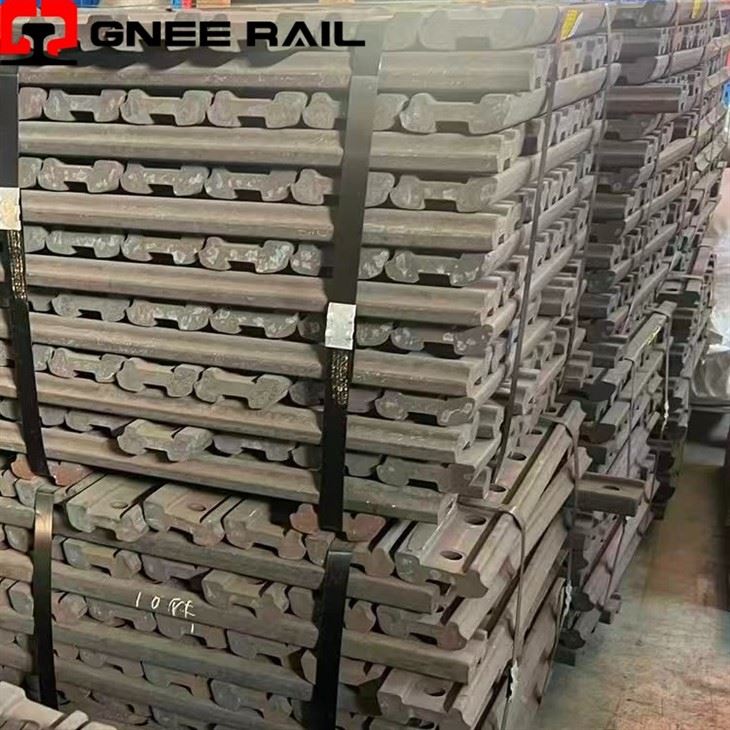

Railroad Fish Plates

فيما يلي البيانات الفنية للوحة السمك الصينية القياسية:
• المعيار: السل/T2345-2008
• المادة: فولاذ صيني درجة 55#
• المقاس: 43 كجم، 50 كجم، 60 كجم، 75 كجم
• قوة الشد Rm : أكبر من أو تساوي 785 ميجا باسكال
• قوة الخضوع Rel / Rr0.2 : أكبر من أو تساوي 520 ميجا باسكال
• الاستطالة أ: أكبر من أو يساوي 9%
• تقليل المنطقة Z: أكبر من أو يساوي 20%
• صلابة برينل HBW10 / 3000 : HBW 227-388
• الانحناء البارد د=3أ: 30 درجة، بدون تشقق

التركيب الكيميائي:

C	من	سي	S	P
0.52-0.60	0.50-0.80	0.17-0.37	أقل من أو يساوي 0.035	أقل من أو يساوي 0.035

Chinese standasrd fish plate

فيما يلي البيانات الفنية للوحة السمك القياسية BS:
• المعيار: BS47-1
• المادة: فولاذ صيني درجة 40#
• الحجم: BS75R، BS80A، BS90A، BS100A، BS113A
• قوة الشد Rm : 550-650 ميجا باسكال
• الاستطالة أ : أكبر من أو يساوي 18%

التركيب الكيميائي:

C	من	سي	S	P
0.27-0.84	أقل من أو يساوي 0.94	0.38	أقل من أو يساوي 0.058	أقل من أو يساوي 0.058

BS standard fish plate

الأنواع الشائعة من شريط وصلات السكك الحديدية BS

معيار	يكتب	الطول/القطر	الوزن / المادة
بس 47-1	BS75R	4 حفرة	6.56 كجم
	BS60A	4 حفرة	5.61 كجم
	BS80A	4 حفرة	6.5 كجم
	BS90A	685.8/Φ26	13.23 كجم
	BS90A	792.9/Φ26.2	15.34 كجم
	BS100A	4 حفرة

لوحات الأسماك للسكك الحديدية UIC هي لوحات الأسماك التي تتوافق مع معايير الاتحاد الدولي للسكك الحديدية. Brelow هي البيانات الفنية للوحة الأسماك للسكك الحديدية UIC:
• المعيار: UIC864-4 وUIC864-8
• المادة: فولاذ صيني درجة 40#
• الحجم: U79 – UIC54، U85 – UIC60
• قوة الشد Rm: 550-650 ميجا باسكال
• الاستطالة أ : أكبر من أو يساوي 18%

التركيب الكيميائي:

C	من	سي	S	P
0.37-0.44	0.50-0.80	0.17-0.37	أقل من أو يساوي 0.035	أقل من أو يساوي 0.035

BS Rail Joint Bar

فيما يلي البيانات الفنية للوحة السمك القياسية DIN:
المعيار: الدين 5902-1995
المواد: درجة الفولاذ الصيني Q235 / درجة الفولاذ الصيني Q295
الحجم: S30 للسكك الحديدية FL30، S33 للسكك الحديدية FL33، S41 للسكك الحديدية FL41، S49 للسكك الحديدية FL49، FL10، FL14، FL18، FL20،
FL41-54

التركيب الكيميائي (FL10 - FL20,Q235):

C	من	سي	S	P
0.14-0.22	0.30-0.65	أقل من أو يساوي 0.30	أقل من أو يساوي 0.050	أقل من أو يساوي 0.045

الخواص الميكانيكية (FL10 - FL20)
قوة الشد Rm : أكبر من أو تساوي 375 ميجا باسكال
قوة العائد ReL / Rr0.2: أكبر من أو يساوي 235 ميجا باسكال
الاستطالة أ : أكبر من أو يساوي 21%

التركيب الكيميائي (Fl30 - Fl41-54، Q295):

C	من	سي	S	P
0.52-0.60	0.50-0.80	0.17-0.37	أقل من أو يساوي 0.035	أقل من أو يساوي 0.035

الخواص الميكانيكية (Fl30 - Fl41-54)
قوة الشد Rm : أكبر من أو تساوي 390 ميجا باسكال
قوة العائد ReL / Rr0.2: أكبر من أو يساوي 295 ميجا باسكال
الاستطالة أ: أكبر من أو يساوي 23%

DIN standard fish plate

تستخدم أطباق الأسماك في أمريكا الجنوبية في الغالب في البرازيل وبيرو. يمكن تخصيص قضبان السكك الحديدية المشتركة هذه وفقًا لمتطلباتك المحددة وبما يصل إلى معاييرك.

Brelow هي البيانات الفنية لألواح الأسماك في أمريكا الجنوبية:
أطباق السمك البرازيلية
• المعيار: وفقا لمتطلبات العميل
• المواد: الصلب الصيني الصف 50 # أو حسب الطلب
• الحجم: TJ57، TJ ASCE 90، TJ UIC60

لوحات السمك بيرو
• المعيار: وفقا لمتطلبات العميل
• المواد: الصلب الصيني الصف 50 # أو حسب الطلب
• الحجم: 75 رطلاً ASCE، 75 رطلاً BSS، 80 رطلاً ASCE، TJ BS80A

Brazil Fish Plates

Peru Fish Plates

South America fish plates

فيما يلي البيانات الفنية لألواح الأسماك الأفريقية:
• المعيار: وفقا لمتطلبات العميل
• المادة: فولاذ صيني درجة 50#
• الحجم: 85 رطل، 85 رطل-80 رطل

تتوافق ألواح الأسماك الحديدية مع معايير AREMA
تشتمل أطباق أسماك السكك الحديدية الأكثر مبيعًا على لوحة أسماك السكك الحديدية 115RE AREMA ، وألواح أسماك السكك الحديدية 119RE AREMA ، وألواح أسماك السكك الحديدية 132RE ، و 136RE AREMA ، إلخ. وهي تتوافق مع أحجام القضبان التالية على التوالي: سكة حديد 115RE AREMA، سكة حديد 119RE AREMA، سكة حديد 132RE و136RE AREMA. وتفي جميعها بمعايير AREMA، وهي المتطلبات في الولايات المتحدة وكندا. تعد شركة هندسة وصيانة السكك الحديدية الأمريكية- التابعة لـ-جمعية الطرق (AREMA) مؤسسة قوية جدًا للسكك الحديدية في أمريكا الشمالية. يجب أن تتوافق ألواح أسماك السكك الحديدية التي يتم شحنها إلى أمريكا الشمالية مع معايير AREMA.

وفيما يلي البيانات الفنية للوحة السمك القياسية الأمريكية:
• المعيار: أريما 2018
• المادة: فولاذ صيني درجة 50#
• الحجم: 115RE، 119RE، 132RE، 136RE، 141RE

الأنواع الشائعة من صفيحة السمك القياسية AREMA

معيار	يكتب	الطول/القطر	الوزن / المادة
أريما 2018	115RE	4 فتحات - 24 بوصة	17.04 كجم
	115RE	6 فتحات - 36 بوصة	25.56 كجم
	132-136RE	4 فتحات - 24 بوصة	17.75 كجم
	132-136RE	6 فتحات - 36 بوصة	26.63 كجم


115-119RE شريط السكك الحديدية المشترك	132-36-41RE وصلة السكك الحديدية

ما هو طبق السمك على السكك الحديدية؟

لوحة سمكة أو شريط لصق أوشريط مشتركيكونلوحة توصيل معدنية تستخدم لربط طرفي القضبان في مسار مستمر. الاسم مشتق من السمكة، وهي عبارة عن تعزيز خشبي لصاري السفينة "المبني-" والذي ساعد في تشكيل المظهر الجانبي المطلوب.

AREMA Standard Fishplate
