مقدمة المنتج
نظام قفل السكك الحديدية عبارة عن مجموعة من الأجزاء الرئيسية المستخدمة لتوصيل القضبان والنوم (أو غيرها من الأسس السكك الحديدية) في مسارات السكك الحديدية ، والمعروفة أيضًا باسم أجزاء التوصيل المتوسطة. تتمثل وظيفتها الأساسية في إصلاح القضبان بحزم على الأشخاص الذين ينامون ، والحفاظ على مقاييس المسار الدقيقة ، ومنع القضبان بشكل فعال من التحرك رأسياً وأفقياً بالنسبة للنوم.
وتشمل الفئات الشائعةSKL Series Spring Clip Systems, نوع KPO من نوع السحابة gusset، Nabla Spring Rail Systems ، و WJ -8 اكتب أنظمة السحابة الربيعية. تستخدم سلسلة SKL ، مثل نوع SKL12 ، في الغالب 60SI2CRA من الصلب لإنشاء مقاطع زنبركية. مع مرونة ممتازة وقوة عالية ، فإنه يعاني من ضغط توبيخ قوي وغالبًا ما يستخدم في السكك الحديدية الشاقة. يمكن أن تصمد أمام المتكرر المتكرر بمقدار 10 ، 000- قطارات طن. يتكون نظام قفل Gusset Type من نوع KPO من الجوستيت ، والمسامير الملولبة ، وغسالات الربيع ، وما إلى ذلك. إنه يحتوي على بنية بسيطة ويسهل تثبيتها وتفكيكها. يتم استخدامه بشكل أكثر شيوعًا في صيانة وتجديد بعض السكك الحديدية الموجودة. إن شظايا نظام قفل السكك الحديدية شظايا نابلة رفيعة وخفيفة ، وتحتل مساحة صغيرة ، ولديها أداء متميز لخفض الضوضاء. يستخدم على نطاق واسع في عبور السكك الحديدية الحضرية ويمكن أن يقلل بشكل فعال من تأثير ضوضاء الجري في القطار على البيئة المحيطة.
اكتب WJ -8 تم تصميم نظام التثبيت للسكك الحديدية خصيصًا لمسار الصابورة عالية السرعة. يستخدم مزيجًا من مثبتات نوع الربيع الرابع وكتلة قياس العزل. يتكون مقطع الربيع من الفولاذ الربيعي عالي القوة لتوفير ضغط التوبيخ المستقر. تتكون كتلة المقياس العازلة من مادة نايلون 66 المعدلة مع أداء عزل ممتاز وقيمة مقاومة تزيد عن 10^8Ω. يتم استخدامه على نطاق واسع في شبكة السكك الحديدية عالية السرعة في بلدي لضمان التشغيل الآمن والمستقر للسكك الحديدية المكهربة.
مواصفات المنتج

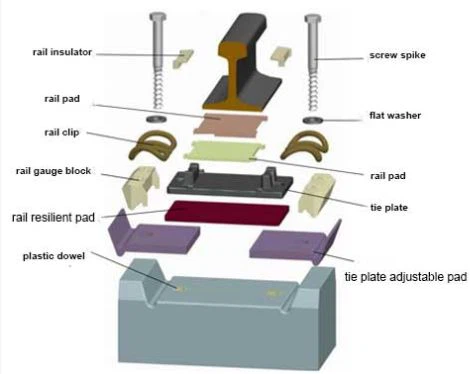

مواصفات وحدة واحدة من نظام تثبيت السكك الحديدية wj -8
| غرض | كمية | مادة |
| مقطع السكك الحديدية | 2 | 60SI2MNA |
| المسمار ارتفاع | 2 | 20mntib |
| غسالة مسطحة | 2 | Q235A |
| عازل السكك الحديدية | 2 | PA66 |
| لوحة دليل | 2 | المعزز نايلون 66 (PA66) |
| وسادة السكك الحديدية | 1 | إيفا ، أو المطاط |
| لوحة التعادل | 1 | qt 450-10 |
| تسرد البلاستيك | 2 | HDPE ، المعزز نايلون 66 (PA66) |
| وسادة قابلة للتعديل السكك الحديدية | 2 | بي إي |
| لوحة ربط لوحة قابلة للتعديل | 2 | بي إي |
الميزات الفنية
الاستقرار الهيكلي الجيد:إن اعتماد بنية غير مفصولة مرنة مع وسادة حديدية أو نائمة نائمة أو لوحة مسار تحمل أخدود السكك الحديدية مجهز بالكتف ، يتم نقل الحمل الجانبي من السكك الحديدية إلى الكتف الخرساني من خلال وسادة الحديد وحيرة المقياس ، مما يقلل من موضع الحمل الجانبي ويجعل الهيكل أكثر استقرارًا.
أداء عزل ممتاز:يتم وضع كتل العزل بين الكتف والسكك الحديدية على وسادة الحديد ، ويتم وضع حواجز المقياس بين اللوحة الحديدية والكتف الخرساني. كلاهما مصنوعان من البلاستيك الهندسي ، والذي يمكن أن يحسن بشكل فعال أداء العزل لنظام السحتين ، ويمنع التسرب الحالي ، وضمان التشغيل العادي لدائرة المسار.
المرونة العالية والحياة الطويلة:يتم تعيين طبقة الوسادة المرنة تحت لوحة الحديد ، والتي تتكون من مادة اللدائن الحرارية ذات الحياة الحرارية الطويلة ، وتتمتع بها مرونة جيدة ، ويمكن أن تؤدي إلى حدوث أحمال القطار بشكل فعال ، وتقلل من أضرار التعب من المكونات ، وتوسيع عمر خدمة نظام التثبيت.
خيارات مقطع الربيع المتعددة:يمكن تثبيت مقاطع W1 Spring مع ضغط التوبيخ التقليدي ومقاطع زنبرك X2 مع ضغط التوبيخ الصغير ، والتي يمكن أن تلبي متطلبات المقاومة الطولية للخطوط غير الملحومة في أقسام مختلفة مثل قاع الطريق ، والأنفاق ، والجسور ، وما إلى ذلك.
احتياطات للاستخدام
خط مخصص للركاب:ينطبق على خطوط مخصصة للركاب مع وزن المحور 170KN (مع الأخذ في الاعتبار أن وزن المحور قد يزيد بنسبة 10 ٪) وسرعة قصوى تبلغ 350 كم\/ساعة ، يمكن أن يوفر دعمًا مستقرًا وموثوقًا للقطارات عالية السرعة.
قسم انتقال المسار بدون صابورة:على سبيل المثال ، يستخدم قسم الانتقال بين المسار بدون صابورة والمسار الصابور من السكك الحديدية Beijing-Tianjin Intercity WJ -8 ، والتي تم اختبارها في التشغيل الفعلي وهي في حالة جيدة من حيث مقياس التثبيت.
تعبئة المنتجات والتسليم
يتم تعبئة نظام السحابات السكك الحديدية WJ -8 في حقيبة شبكة متبكّمة مرنة ، مع بطانة قماش أكسفورد مقاومة للماء في الجزء السفلي من الحقيبة الشبكية لمنع الثقب من الأجزاء الحادة. يتم ربط حقيبة الشبكة المملوءة بالسحابات ووضعها في صندوق تخزين بلاستيكي PP مع مقابض. يتم وضع الفانيلا المضادة للثبات في الصندوق ، ويتم فصل أكياس الشبكات المختلفة عن طريق الأقسام البلاستيكية الشفافة السحب. غطاء الصندوق مغلق مع مشبك الدوار لسهولة المخزون والنقل.
JNEE RAIL هي مصدر محترف لأنظمة قفل السكك الحديدية مع شهادة ISO 9001: 2015 ، مع التركيز على توفير حلول اتصال عالية الجودة لمشاريع بناء السكك الحديدية العالمية. يغطي خط منتجاتنا أنظمة قفل خاصة للسكك الحديدية عالية السرعة والسكك الحديدية الشاقة وعبور السكك الحديدية الحضرية ، بما في ذلك أنواع مختلفة من مقاطع الربيع ، وكتل المقياس المعزولة ، ومسامير مضادة للأوضان وأكثر من 2 ، {7}} مواصفات المنتجات. لقد أنشأنا نظامًا صارمًا لتقييم الموردين لضمان مراقبة الجودة الكاملة من المواد الخام إلى المنتجات النهائية.
