مقدمة المنتج
SKL Series Clist Clist Rail System هو مكون مهم يستخدم لتوصيل القضبان والنوم في مسارات السكك الحديدية.
تكوين المكون

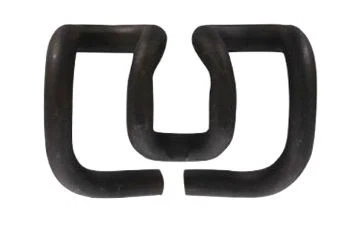

Skl Spring Bar:هذا هو المكون الأساسي لنظام التثبيت. عادة ما يكون مصنوعًا من الفولاذ الربيعي ويوفر ضغطًا مرنًا. تشمل قضبان الربيع المشتركة SKL3 و SKL12 و SKL14 ونماذج أخرى. نماذج مختلفة تختلف في الحجم والمدى المرن وضغط التواء.
وسادة السكك الحديدية:يقع بين السكك الحديدية والنائم. يتم استخدامه لتفريق الضغط من السكك الحديدية ، وتوفير بعض المرونة والعزل ، وحماية السطح النائم من التآكل.
مسامير أو مسامير حلزونية:يتم استخدامه لإصلاح وسادات السكك الحديدية وقضبان الزنبرك والمكونات الأخرى على النائم لضمان استقرار نظام التثبيت بأكمله.
| مقطع التوتر SKL | SS35 المسمار ارتفاع | غسالة مسطحة | تسرد البلاستيك | لوحة دليل | وسادة السكك الحديدية | |
| القطع المطلوبة | 2 | 2 | 2 | 2 | 2 | 1 |
| مادة | 60SI2CRA ، 60SI2CRA ، 38SI7 | الصف 4.6: Q235 ؛ الصف 5.6: 35# الصف 8.8: 45# | Q235 | HDPE ، المعزز نايلون 66 (PA66) | المعزز نايلون 66 (PA66) | إيفا ، أو المطاط |
| مقاس | SKL1 ، SKL3 ، SKL12 ، SKL14 | M24 × 150mm | ULS7 | لأحجام مختلفة من ارتفاع المسمار | UIC54 ، UIC60 ، 50 كجم من السكك الحديدية ، سكة حديد 60 كجم ، وأحجام أخرى حسب الطلب | |
| ملحوظة | صلابة: 42-47 HRC 5 ملايين دورة دون كسر. المعيار: DIN17221 ، GB\/T1222 | المعيار: ISO 898-1 و UIC 864-1 و nf f 500-50 | المعيار: EN10025 ، EN10139 | لإدراج نائم ملموس | المنتجات المخصصة المتاحة. | |
غسالات ومكسرات مسطحة:يتم وضع غسالات مسطحة بين المكسرات والأجزاء المتصلة لزيادة منطقة التلامس ، وتشتيت الضغط بالتساوي ، ومنع المكسرات من التخفيف ؛ يتم استخدام المكسرات لتشديد المسامير الحلزونية أو البراغي لجعل قضبان الزنبرك تنتج ضغط الابزيم.
كم البلاستيك:يتم تثبيته بشكل عام في فتحة المسمار للنوم لحماية ثقب المسمار ، وتوفير العزل ، وتسهيل التثبيت والإزالة.
كتلة المقياس أو لوحة الدليل:يتم استخدام كتلة المقياس للحفاظ على مقياس القضبان والتأكد من أن المسافة بين القضبان تلبي متطلبات التصميم ؛ توجيه أدلة لوحة ومواقف القضبان لمنع الحركة الجانبية للقضبان.
مبدأ العمل
يعتمد نظام تثبيت السكك الحديدية المرن من سلسلة SKL بشكل رئيسي على التشوه المرن لأشرطة الزنبرك لتحقيق تثبيت السكك الحديدية والتخزين المؤقت. عندما يتم تثبيت شريط الربيع بين السكك الحديدية والنوم ، يتم تشويه شريط الربيع بشكل مرن عن طريق تشديد البراغي أو المسامير ، وبالتالي تطبيق ضغط متماثل لأسفل على السكك الحديدية وإصلاح السكك الحديدية بحزم على النائم. أثناء تشغيل القطار ، تنتقل القوة العمودية والقوة الجانبية والقوة الطولية الناتجة عن العجلة على السكك الحديدية إلى شريط الربيع والمكونات الأخرى عبر السكك الحديدية. يمكن للتشوه المرن لشريط الربيع امتصاص هذه القوى وتخزينها ، وتقليل الاهتزاز وارتداء مكونات المسار ، والحفاظ على وضع السكك الحديدية مستقرة لضمان بقاء المقياس دون تغيير.
تعبئة المنتجات والتسليم
تكامل الصناديق البلاستيكية المقسّمة + صواني نفطة:يتم وضع السحابات الصغيرة على شكل خاص في صناديق بلاستيكية مقصورة مع أغطية وفقًا للمواصفات ، ويتم وضع قطعة قماش من الفانيلا المضادة للثبات داخل الصناديق. يتم ترتيب الصناديق المتعددة المقصورة في صينية نفطة مخصصة ، وتم تصميم فتحات في أسفل وجوانب الدرج لضمان إصلاح الصناديق المقصورة. يتم وضع صينية نفطة مملوءة بصناديق مقصورة في كرتون ، وتمتلئ الفجوات الموجودة في الصندوق بألواح الرغوة. بعد إغلاق المربع ، يتم تثبيت ملصق قائمة المنتجات لتسهيل التفتيش الجمركي ومخزون العملاء.
بصفته مزود خدمة احترافي في مجال تجارة السكك الحديدية الدولية ، تلتزم Gnee Rail بتزويد العملاء العالميين بتجربة شراء عالية الجودة. قمنا بدمج موارد التصنيع عالية الجودة في الداخل والخارج ، وتغطي منتجاتنا جميع أنواع الأجزاء القياسية والأجزاء الخاصة المطلوبة لبناء السكك الحديدية. لقد أنشأنا بشكل مبتكر نظام إدارة سلسلة التوريد الرقمية لتحقيق تصور العملية بأكملها من معالجة الطلب إلى توزيع اللوجستيات. نحن مجهزة بمركز اختبار المنتج المهني لإجراء فحص صارم لأخذ العينات على كل مجموعة من البضائع.
