مقدمة المنتج
نظام قفل السكك الحديدية عبارة عن جهاز توصيل مسار يتكون من البراغي النائمة ، والألواح ، ومنصات المطاط ، وغسالات الربيع وغيرها من المكونات. وفقًا لمرونة السحابات ، يمكن تقسيمها إلى السحابات الصلبة والسحابات المرنة. السحابات الصلبة مناسبة لمناطق إقبال السكك الحديدية الشاقة التي تتطلب ثباتًا كبيرًا للغاية في المسار ويمكنه تحمل أحمال تحول القطار المتكررة ؛ غالبًا ما تستخدم السحابات المرنة في عبور السكك الحديدية الحضرية. من خلال امتصاص الاهتزاز الناتج عن تشغيل القطار ، فإنها تقلل من التأثير على المباني المحيطة ، وتقليل التآكل بين القضبان والنوم ، ويطيل عمر المسار.
نظام تثبيت السكك الحديدية NABLA تكوين وتصنيف مقطع السكك الحديدية:
عادة ما تتكون من شظايا نابلا ، عوازل ، مسامير عالية القوة ، المكسرات والغسالات. من منظور سيناريوهات التطبيق ، يمكن تقسيمه تقريبًا إلى أنواع مناسبة للمسار المربوطة والمسار الصاخب. في المسار الصابح ، يعمل مع سرير المسار الصابورة لضمان استقرار السكك الحديدية ؛ على مسار الصابورة ، مثل بعض أمثلة المسار بدون صابورة في فرنسا ، من خلال وضع وسادة مرنة من نوع التمهيد تحت كتلة الدعم النائمة أو الخرسانية لمحاكاة مرونة سرير تتبع الصابورة ، فإنها تتعاون مع نظام السحابة الشظايا NABLA لضمان أداء التتبع.
المكونات الرئيسية

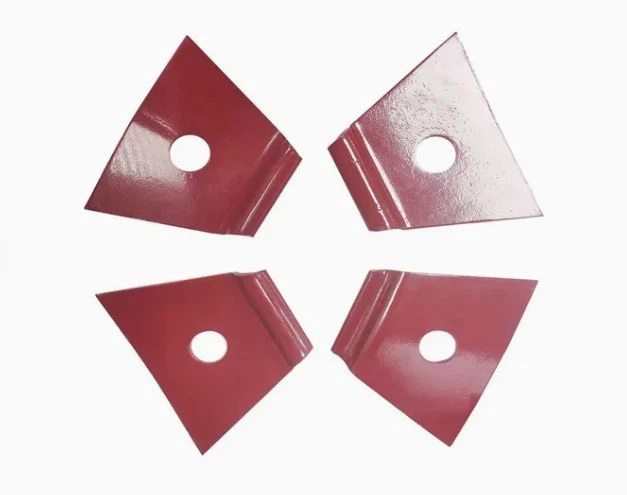

شظايا نابلة:لها شكل خاص وهو في الغالب من الفولاذ الزنبركي سبائك. عندما يتم تشديد الجوز ، يمكن للشظايا أن تولد ضغطًا ديناميكيًا ومستقرًا على السكك الحديدية لضمان استقرار السكك الحديدية ومنع النزوح الجانبي أو الطولي.
العوازل:يمكن تصميم شظايا NABLA بشكل خاص لمطابقة شظايا NABLA ، والمعروفة أيضًا باسم منصات الدعم ، بشكل فعال أن يحقق العزل الكهربائي ، ومنع التيار من نقلها من القضبان إلى مكونات أخرى ، وضمان التشغيل العادي لنظام إمدادات طاقة السكك الحديدية وسلامة المعدات والموظفين حول المسار.
مسامير عالية القوة والمكسرات والغسالات:تستخدم لتوصيل وتشديد مكونات مختلفة لضمان الاستقرار الهيكلي للنظام بأكمله وتحمل القوى المختلفة الناتجة أثناء تشغيل القطار.
مواصفات المنتج
| NABLA السكك الحديدية السحابات المعلمات الفنية | ||||
| اسم الجزء | يكتب | مادة | ينهي | ملاحظة |
| مقطع نابلا | سمك 4 مم أو 4.5 مم | 60SI2MNA ، 60SI2CRA | اللوحة ذات الألوان الحمراء ذات الزيوت العادية ، أو الأخرى المطلوبة من قبل العملاء | صلابة: 42-47 hrcfatigue |
| الحياة: 3 ملايين الدورات دون كسر | ||||
| المعيار: DIN17221 ، GB/T1222 | ||||
| عازل | UIC54 ، UIC60 ، S49 Rails | المعزز نايلون 66 (PA66) | أسود أو أزرق أو أصفر أو أخضر أو ألوان أخرى | تتوفر تصميمات مختلفة. |
| مسمار المسمار المزدوج | UIC54 ، UIC60 ، 50 كجم من السكك الحديدية ، 60 كجم من السكك الحديدية | الصف 5.6: 35# | مزين بزيت ، أكسيد أسود ، مجلفن ، غطس حار مجلفن | الانحناء في 30 درجة دون صدع. |
| غسالة الربيع الخاصة | 18.25x34x78مم | ML08AL | مزين بزيت ، أكسيد أسود ، مجلفن ، غطس حار مجلفن | لحماية خيط ارتفاع المسمار المزدوج |
| الجوز السداسي | كما أمر | الصف 5: 35# | مزين بزيت ، أكسيد أسود ، مجلفن ، غطس حار مجلفن | المعيار: DIN985 |
| غسالة عادي | كما أمر | Q235 | مزين بزيت ، أكسيد أسود ، مجلفن ، غطس حار مجلفن | المعيار: DIN125 |
تعبئة المنتجات والتسليم
يتم استخدام أكياس منسوجة الألياف من الخيزران القابلة للتحلل كتعبئة أولية. يتم وضع السحابات في الأكياس على دفعات ، ويتم ربط أفواه الأكياس مع حبال القنب ويتم تعليق ملصقات الورق. ثم يتم تكديس الأكياس المنسوجة بدقة على منصات مصنوعة من كرتون قرص العسل. تم تجهيز حواف المنصات بفتحات لإدخال أقسام من الورق المقوى المموج لفصل البضائع. الطبقة الخارجية ملفوفة بالفيلم البلاستيكي المستند إلى الحيوي ، والذي لا يفي بمتطلبات حماية البيئة فحسب ، بل يمنع أيضًا البضائع من الانتثار.
جيني سكة حديد هي مؤسسة تجارة خارجية متخصصة في تصدير أنظمة قفل السكك الحديدية ، ملتزمة بتوفير حلول قفل عالية الجودة لمشاريع بناء السكك الحديدية العالمية. تشمل المنتجات الرئيسية مجموعة كاملة من السحابات الخاصة بالسكك الحديدية مثل أنظمة السحابة الربيعة ، والبراغي النائمة ، وكتل المقياس المعزولة ، والمكسرات المضادة. تتبع جميع المنتجات بدقة معايير صناعة السكك الحديدية الدولية وتلبية متطلبات المعايير الوطنية المختلفة مثل EN و BS و DIN. لقد أنشأنا علاقات تعاونية طويلة الأجل ومستقرة مع العديد من الشركات المصنعة المحلية الكبيرة التي اجتازت شهادة ISO 9001 لضمان جودة المنتج المستقرة والموثوقة والتسليم في الوقت المناسب. أنشأت الشركة نظامًا كاملاً لمراقبة الجودة ، حيث تنفذ مراقبة الجودة الكاملة من عملية شراء المواد الخام إلى تسليم المنتجات النهائية. تخضع كل مجموعة من المنتجات فحصًا صارمًا للأبعاد ، واختبار الممتلكات الميكانيكية ، وتفتيشات العلاج المضادة للتآكل.
