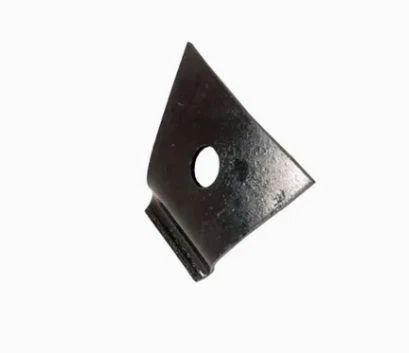

نظام مقطع السكك الحديدية NABLA

NABLA RAIL CLIP SYSTEM فريد من نوعه في اختيار المواد والتصميم الهيكلي. تتم معالجة مقاطع NABLA المصنوعة من الفولاذ الزنبركي للسبائك بشكل خاص للحصول على معامل مرنة عالية وقوة التعب ؛ العوازل المصنوعة من المواد البلاستيكية الهندسية لها انخفاض عازل ثابت ومقاومة عزل عالية.
إرسال التحقيق
الدردشة الآن
الوصف



مقدمة المنتج



نظام قفل السكك الحديدية عبارة عن نظام اتصال مسار يتكون من مثبتات Gusset ، ومسامير نائمة ، ومنصات مطاطية ، وينابيع ، وما إلى ذلك. يمكن تقسيمها إلى أنواع مسبقة الصنع ومرمى في مكانها وفقًا لعمليات البناء المختلفة. يتم تجميع نظام التثبيت المسبق في المصنع ويتم تثبيته مباشرة في الموقع ، والذي يمكن أن يحسن كفاءة البناء وتقصير فترة البناء ؛ يلقي النوع المصبوب في مكانه المكونات والخرسانة النائمة في واحدة في موقع البناء ، وهو مناسب لمسارات الصابورة عالية السرعة التي تتطلب دقة عالية للغاية ، مما يضمن دقة واستقرار هيكل المسار.



من منظور تكوين النظام وتحقيق الوظيفة ، يوضح نظام NABLA Railway Sladener مفهوم تصميم ممتاز. إن الهيكل الأساسي الذي يتكون من نوابض NABLA والعوازل ومكونات الاتصال عالي القوة يقوم كل منها بوظائفه الخاصة ويعمل بشكل وثيق.

Nabla fasteners system

تلعب وظيفة الإبزيم في نوابض NABLA ، ووظيفة العزل للعوازل ، ووظيفة التثبيت للمكونات ذات القوة العالية دورًا رئيسيًا في كل من المسارات الصابورة وغير الصاخبة. على المسارات المربوطة ، يعمل مع الصابورة لتفريق حمل القطار وتقليل تسوية المسار ؛ في المسارات بدون صابورة ، تتعاون مع وسادة مرنة لتقليل تأثير تشغيل القطار على الأساس ، مما يحسن بشكل فعال قدرة تحمل ومتانة بنية المسار.



مواصفات المنتج



اسم الجزء يكتب مادة
مقطع نابلا سمك 4 مم أو 4.5 مم 60SI2MNA ، 60SI2CRA
عازل UIC54 ، UIC60 ، S49 Rails المعزز نايلون 66 (PA66)
مسمار المسمار المزدوج UIC54 ، UIC60 ، 50 كجم من السكك الحديدية ، 60 كجم من السكك الحديدية الصف 5.6: 35#
غسالة الربيع الخاصة 18.25x34x78مم ML08AL
الجوز السداسي كما أمر الصف 5: 35#
غسالة عادي كما أمر Q235



تطبيق المنتج



ballastless railballasted rail

product-1-1



بصفتها مزود خدمة احترافي في مجال تجارة السكك الحديدية الدولية ، تلتزم Gnee Rail بتزويد العملاء بتجربة شراء عالية الجودة ، ودمج موارد التصنيع عالية الجودة ، وتغطي منتجاتها جميع أنواع الأجزاء القياسية المطلوبة لبناء السكك الحديدية. لقد أنشأنا نموذجًا صارمًا لتقييم الجودة وقمنا بتنفيذ تقييمات شهرية على المصانع التعاونية. جميع المنتجات المصدرة مصحوبة بتقارير اختبار كاملة. نحن مجهزة بفريق تجاري خارجية محترف ونقدم خدمات متعددة اللغات.
