نظام تثبيت السكك الحديدية عبارة عن مجموعة من السحابات التي كانت تستخدم لربط نائسي السكك الحديدية والسكك الحديدية الصلب. بشكل عام ، يلزم نظام تثبيت السكك الحديدية ليكون له اتصال موثوق به ، بنية بسيطة وميزات المرونة ، امتصاص الصدمات والعزل.
أما بالنسبة لمكوناتنظام تثبيت سكة حديد SKL، مشتملمقاطع سكة سكة حديد Skl ، وسادة السكك الحديدية ، مسامير المسمار ، لوحة التعادل ، غسالة ، واضحة بلاستيكية ، مسار الترباس والمكسرات، إلخ. تشمل الأحجام الشائعة لنظام تثبيت السكك الحديدية SKLSkl 12 ، Skl 14وSKL 3نظام تثبيت السكك الحديدية.

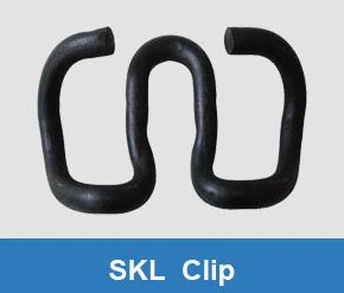

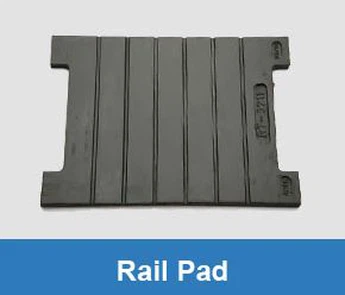

مقطع السكك الحديديةوسادة المطاط المسمار السكك الحديدية
| مواصفات وحدة واحدة من نظام التثبيت السكك الحديدية Skl Clip | ||||
| غرض | كمية | يكتب | مادة | ملاحظة |
| مقطع التوتر SKL | 2 | SKL1 ، SKL3 ، SKL12 ، SKL14 | 60SI2CRA ، 60SI2CRA ، 38SI7 | صلابة: 42-47HRC |
| المعيار: DIN17221 ، GB/T1222 | ||||
| SS35 المسمار ارتفاع | 2 | M24 × 150mm | الصف 4.6: Q235 | المعيار: ISO898-1 |
| الصف 5.6: 35# | UIC864-1 | |||
| الصف 8.8: 45# | NF F500-50 | |||
| غسالة مسطحة | 2 | ULS7 | Q235 | المعيار: EN10025 ، EN10139 |
| تسرد البلاستيك | 2 | لأحجام مختلفة من ارتفاع المسمار | HDPE ، المعزز نايلون 66 (PA66) | لإدخالها في نائمة خرسانية |
| لوحة دليل | 2 | UIC54 ، UIC60 ، 50 كجم من السكك الحديدية ، 60 كجم من السكك الحديدية ، | المعزز نايلون 66 (PA66) | تصاميم مختلفة متوفرة |
| وأحجام أخرى حسب الطلب | ||||
| وسادة السكك الحديدية | 1 | الحجم كما هو مطلوب | إيفا ، أو المطاط | |
نظام السحابات سكة حديد SKL 12
كنوع نموذجي من نظام تثبيت السكك الحديدية SKL ،نظام تثبيت السكك الحديدية SKL-12يستخدم عادة في مسار أقل الصابورة ، والذي ينتمي إلى نظام تثبيت السكك الحديدية المنفصل من لوحة المسار النائم دون الاحتفاظ بالخرسانة. ميزاتها الهيكلية الرئيسية على النحو التالي:
- يتم ترتيب ثقوب المسمار المنفصلة في كلا طرفي الأطباق المضلعة ومتصلة بلوحة النائمة/المسار بالسكك الحديدية بواسطة مسامير شوكة.
- يتم تزويد اللوحة المضلعة مع مقعد إدراج T - والكتف الاحتفاظ ، ويتم إصلاح المقطع المرن عن طريق تشديد الجوز من الترباس t -.
- يتم تحقيق التعديل الأفقي والجانبي عن طريق استخدام أحجام مختلفة من دبوس القلب غريب الأطوار.
- يمكن تحقيق التعديل العالي والمنخفض للسكك الحديدية عن طريق إدخال لوحة إعداد عالية ومنخفضة.
يوفر Gnee Rail أيضًا أنواعًا مختلفة من مراكز السكك الحديدية لتلبية متطلبات العميل ، مثل مقطع السكك الحديدية المرن ومشبك ، وارتفاع المسمار للسكك الحديدية ، وموقد البلاستيك ، ومسار الشد العالي مع الجوز ، ولوحة قاعدة السكك الحديدية (TIE) ، ولوحة أسماك السكك الحديدية ، وكتف السكك الحديدية (إدراج) ، وملحق السمك ، ومطاط السكك الحديدية ، ووسادة EVA ، إلخ.اتصل بنالمزيد من معلومات المنتج.
