دقة تصنيع صفائح السمك ونعومة مفاصل السكك الحديدية
ما هي المتطلبات المحددة لتفاوتات المعالجة الرئيسية لألواح السمك القياسية الوطنية؟

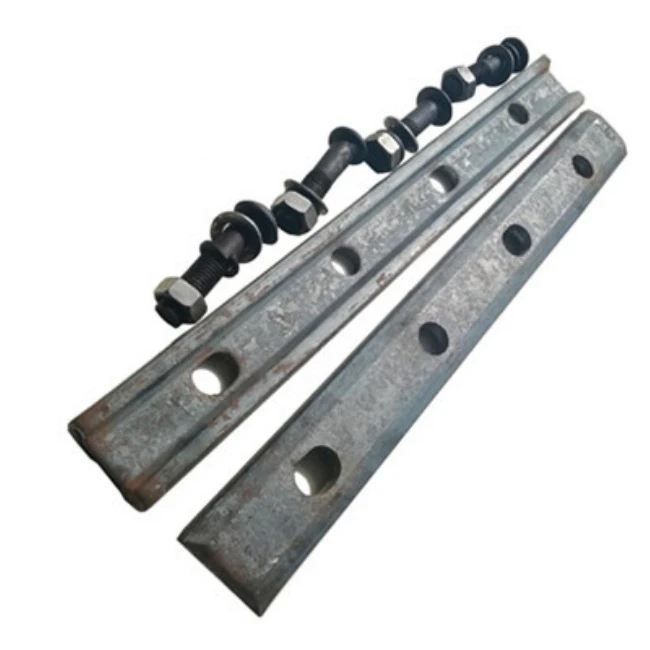

يجب التحكم في تسامح الطول مع صفائح السمك القياسية الوطنية عند ±1 مم. سيؤدي انحراف الطول المفرط إلى تقليل التوافق بين لوحة السمك ومفصل السكة ويؤثر على استقرار الاتصال. سمكها المسموح به هو ± 0.2 مم. سوف يسبب السماكة غير المتساوية ضغطًا غير متساوٍ على السكة عند المفصل ويؤدي بسهولة إلى تلف إجهاد مفصل السكة. إن مسافة التسامح مع مركز فتحة الترباس للوحة السمكة أقل من أو تساوي 0.15 مم. إن الانحراف المفرط لموضع الثقب سيجعل تثبيت الترباس صعبًا أو حتى مستحيلًا. يجب أن تكون خشونة سطح التلامس للوحة السمكة أقل من أو تساوي Ra3.2μm. ستؤدي الخشونة العالية بشكل مفرط إلى زيادة مقاومة الاحتكاك مع السكة وتقليل أداء الختم للمفصل. بالإضافة إلى ذلك، فإن تحمل الانحناء الجانبي للوحة السمكة أقل من أو يساوي 0.5 مم/م. سيؤدي الانحناء الجانبي المفرط إلى منع لوحة السمك من التركيب بشكل وثيق مع السكة وتشكيل خطوة مشتركة.
ما هي الاختلافات بين تكنولوجيا معالجة صفائح السمك القياسية الأجنبية والمعايير الوطنية؟
تتم معالجة صفائح السمك القياسية الأجنبية في الغالب عن طريق الطحن باستخدام الحاسب الآلي، مع دقة معالجة تصل إلى ± 0.05 مم، وهي أعلى بكثير من صفائح السمك القياسية الوطنية، ويمكن أن تضمن نعومة المفاصل بشكل أفضل. يتم نترد سطح التلامس لألواح السمك القياسية الأجنبية، وتتم زيادة صلابة السطح إلى أعلى من HRC45، مما يعزز مقاومة التآكل مع تقليل خشونة السطح وتحسين الملاءمة مع السكة. تتم معالجة ألواح السمك القياسية الوطنية في الغالب بواسطة آلات طحن عادية، وتتأثر دقة المعالجة بشكل كبير بالعوامل البشرية، بينما تعتمد المعايير الأجنبية خطوط إنتاج آلية ذات اتساق معالجة أقوى. تتم معالجة فتحات المسامير الخاصة بألواح السمك القياسية الأجنبية عن طريق الثقب، مع جدران ثقب ناعمة وعمودية عالية، بينما تعتمد المعايير الوطنية في الغالب الحفر، مع خشونة جدار الثقب العالية نسبيًا. وفي الوقت نفسه، تخضع صفائح السمك ذات المعايير الأجنبية إلى-اختبارات غير مدمرة للتحقق بشكل شامل من العيوب الداخلية، بينما تتبنى المعايير الوطنية في الغالب اختبار المظهر بمعايير اختبار فضفاضة نسبيًا.
كيف تؤثر دقة معالجة ألواح السمك على نعومة وصلات السكك الحديدية؟

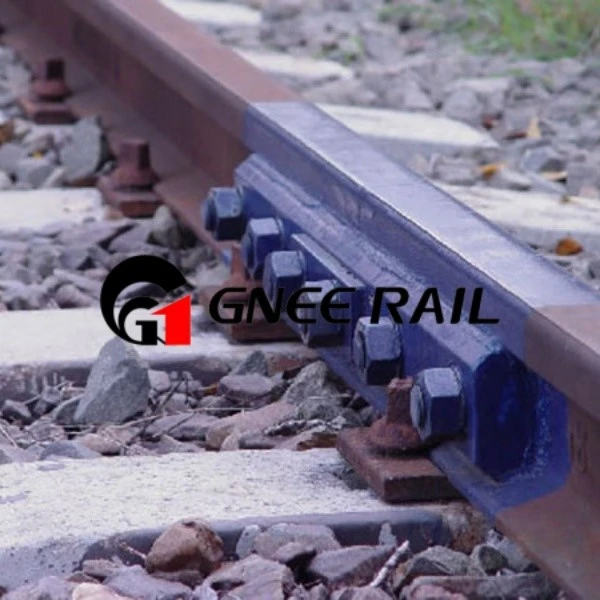

يمكن أن يضمن التوافق مع دقة الطول والسمك للوحة السمكة أن أسطح التلامس العلوية والسفلية واليسرى واليمنى للوحة السمكة ومفصل السكة مثبتة بالكامل، مما يؤدي إلى تجنب خطوات المفاصل وضمان سلاسة انتقال حاجز العجلة-. يمكن للتحكم الدقيق - في المسافة المركزية لفتحة الترباس أن يجعل البراغي تتحمل القوة بالتساوي، ويمنع تشوه لوحة السمكة بسبب قوة الترباس غير المتساوية، ثم يتسبب في عدم استواء مفصل السكة. يمكن أن تؤدي معالجة الخشونة المنخفضة لسطح التلامس إلى تقليل الفجوة بين لوح السمك والسكة، وتجنب الاهتزاز والتأثير عند مرور القطار، وتحسين سلاسة الركوب. إن الامتثال لدقة الانحناء الجانبي للوحة السمكة يمكن أن يمنع لوحة السمكة من الالتواء بعد التثبيت، ويضمن استقامة وصلة السكة الحديدية، ويقلل التأثير الجانبي بين العجلات والقضبان. بالإضافة إلى ذلك،-يمكن أن تعمل ألواح السمك المعالجة بدقة عالية على إطالة عمر خدمة المفصل وتقليل تكرار طحن القضبان واستبدالها الناتج عن عدم استواء المفصل.
لماذا يجب تحسين دقة معالجة ألواح الصيد لخطوط النقل الثقيلة-؟

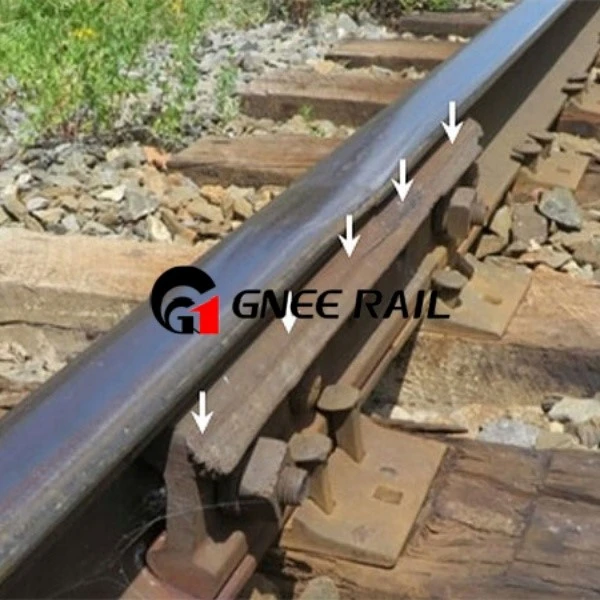

يعتبر الحمل المحوري لقطارات السكك الحديدية الثقيلة-كبيرًا، كما أن قوة التأثير بين العجلات والقضبان تبلغ 2-3 أضعاف قوة خطوط السرعة التقليدية. يمكن أن يؤدي تحسين دقة معالجة صفائح السمك إلى تقليل تركيز الضغط عند المفصل ومنع كسر صفائح السمك. تتمتع قطارات الشحن الثقيلة - بمتطلبات أعلى لنعومة مفاصل المسار. يمكن لألواح السمك-عالية الدقة أن تتجنب توليد خطوات مشتركة، وتقلل من المطبات عند مرور القطارات، وتمنع إزاحة البضائع. يمكن أن يؤدي تحسين دقة المعالجة إلى جعل لوحة السمك تتلاءم بشكل أفضل مع السكة، وتعزيز صلابة المفصل بشكل عام، ومقاومة الأحمال الطولية والجانبية لقطارات النقل الثقيلة. تتطور أمراض المفاصل في خطوط النقل الثقيلة- بسرعة، كما يمكن أن تؤدي ألواح السمك عالية الدقة- إلى تأخير حدوث أمراض المفاصل وتقليل تكلفة صيانة الخط. وفي الوقت نفسه، تتمتع فتحات المسامير-ذات الألواح السمكية المعالجة عالية الدقة بعمودية عالية، وتتحمل المسامير القوة بالتساوي، مما يمكن أن يمنع ارتخاء المسامير ويضمن سلامة تشغيل خطوط النقل الثقيل.
كيفية اكتشاف ما إذا كانت دقة معالجة ألواح السمك تلبي المعيار؟
يجب استخدام -مساميك عالية الدقة بدقة قياس تبلغ 0.01 مم لاكتشاف طول وسمك لوحة السمك. يتم أخذ قياسات متعددة للحصول على القيمة المتوسطة للحكم على ما إذا كانت تلبي متطلبات التسامح. يحتاج كشف المسافة المركزية لثقب الترباس إلى استخدام آلة قياس إحداثيات لقياس القيم الإحداثية لمواضع الثقب بدقة، وحساب انحراف المسافة المركزية، والتأكد من أن الانحراف أقل من أو يساوي 0.15 مم. يحتاج اكتشاف خشونة سطح التلامس إلى استخدام مقياس خشونة لأخذ عينات واكتشاف المواضع المختلفة لسطح التلامس للتأكد من أن الخشونة أقل من أو تساوي Ra3.2μm. يحتاج كشف تحمل الانحناء الجانبي إلى استخدام طريقة سحب الأسلاك. ضع لوحة السمك على منصة مسطحة، وقم بقياس قيمة الانحناء الجانبي باستخدام سحب الأسلاك، وحدد ما إذا كانت أقل من أو تساوي 0.5 مم/م. بالإضافة إلى ذلك، يمكن اعتماد كشف التثبيت التجريبي. يتم تركيب لوحة السمك بشكل تجريبي-مع وصلة السكة القياسية، ويتم ملاحظة حالة التركيب. إذا لم تكن هناك فجوة، فهذا يعني أن دقة المعالجة تلبي المعيار.
