نظام السحابة سكة حديد SKLهو مكون رئيسي لتوصيل القضبان والنوم الخرسانيين . وهو يستخدم على نطاق واسع في المسارات المربوطة في جميع أنحاء العالم بسبب بنيتها البسيطة والسلامة والموثوقية . تختلف مواصفاته اعتمادًا على نوع وسيناريو التطبيق المحدد.
أنواع نظام قفل SKL الشائعة والمواصفات المقابلة
SKL 3
هذا النوع من نظام السحابة مناسب لمجموعة متنوعة من أنواع السكك الحديدية ، مثل UIC 54 ، UIC 60 ، 50 كجم/م ، 60 كجم/م قضبان ، إلخ . عادة ما يكون شريط الربيع 13 مم في القطر . مع ضمان ضغط التوقيت ، فإنه يحتوي هو M24 ، بأطوال مختلفة من 150 مم ، 160 مم ، 180 مم ، إلخ . ، والتي يمكن تخصيصها وفقًا لسمك متطلبات التثبيت النائمة والفعلية .. على سبيل المثال ، تم تصميم الأنواع . على سبيل المثال ، أحجام PAD المقابلة لـ UIC 54 و UIC 60 قضبان لتفتيت الضغط المنقول بشكل فعال بواسطة القضبان وتعزيز الاستقرار الكلي لنظام التثبيت .
| مواصفات مشبك التوتر SKL3 | |
| مواد | 60SI2CR ، 55SIMN ، 38SI7 |
| صلابة | HRC 42-47 |
| حياة التعب | 3-5 مليون دورة |
| سطح | مزين بالزيت ، أسود الأكسجين ، مطلي بالزنك ، غطس حار جلفاني ، دكررو |
| المواصفات | ø13 |
يتم استخدامه في الغالب في المسارات بدون صابورة وينتمي إلى نظام تثبيت منفصل لألواح المسار النائم بدون أكتاف ملموسة . الميزات الهيكلية الرئيسية هي أن الثقوب المسمار المستقلة يتم تعيينها في طرفي اللوحة المضلعة ، والتي يتم توصيلها بتضمين المسار أو إدراج المسار من خلال تعديل المسار ، يمكن أن يكون على المسار المقطوع من خلال تعديل المسار. متطلبات النعومة . أبعاد ومواصفات المكونات في نظام التثبيت ، مثل قضبان الربيع ، البراغي ، إلخ . ، تتوافق بشكل وثيق مع التصميم الكلي للنظام لضمان تشغيل مستقر طويل الأجل في بيئة مسار ومتساوم {5}
| SKL12 التوتر المشبك الخصائص الميكانيكية | |
| مرونة الحد الشد | >= 1150 [mpa] . |
| قوة الشد | >= 1300 [mpa] . |
| الاستطالة عند الكسر | >= 8%. |
| صلابة السطح | ~ 400-460 HV 30 (وفقًا لـ ISO6507 أو ما يعادلها) . |
| حياة التعب | 3-5 مليون دورة |

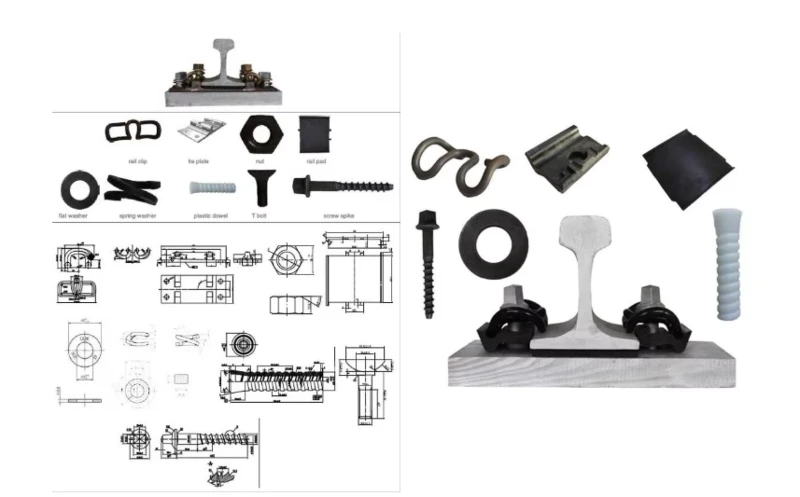

SKL 14
على غرار SKL 3 ، يمكن أن يتكيف مع مجموعة متنوعة من القضبان . يبلغ قطر شريط الربيع أيضًا 13 مم ، وعلى المادة في الغالب 60SI2MNA ، إلخ . ، لضمان مرونة جيدة وحياة تعب {{6} M24 ، مع أطوال مختلفة للتكيف مع ظروف العمل المختلفة . تحتوي لوحات دليل المطابقة على نماذج محددة لـ UIC 54 و UIC 60 والسككان الآخر . تحتوي وسادات السكك الحديدية أيضًا على أحجام ومواصفات مختلفة وفقًا لنوع السكك الحديدية وسيناريوهات التطبيق الفعلي ، مما يوفر دعمًا موثوقًا ، والعزل والتهوية للقطاء {{}}
| تعبير | مقطع توتر السكك الحديدية | لوحة الدليل الزاوية | وسادة السكك الحديدية | المسمار ارتفاع | غسالة مسطحة | تسرد البلاستيك |
| يكتب | SKL14 | WFP14K -12 | كما الرسم | 24*161mm | كما الرسم | كما الرسم |
| مادة | 60SI2CRA | PA66 | إيفا | 35# الصلب | Q235 الصلب | PA66 |
| الوزن (كجم) | 0.495 | 0.17 | 0.17 | 0.635 | 0.048 | 0.072 |
| متطلبات | HRC 41-46 | أسود | 6 مم | L =135 مم |
المواد المكونة والمعلمات الفنية والمواصفات
مقطع الربيع
المواد الشائعة هي الفولاذ الربيعي مثل 60SI2MNA و 60SI2CRA . بعد معالجة حرارة خاصة ، تصل الصلابة إلى 42-47 ، مما يجعله يتمتع بقوة عالية وقدرة على الانتعاش المرن بشكل جيد . من حيث الضغط على ضغوط الذروة ، وقيمة تصميمات الضغط على نماذج مختلفة من SKL ، ولكنهم يمكن أن يلتقيوا بمتطلبات الأسطول المتطلبات ، لكنهم يمكن أن يلتقيوا عن خطاب الأسطول ، لكنهم يمكن أن يلتقيوا عن خطاب التسعير ، ولكن ويمنع بشكل فعال النزوح الطولي والجانبي للقضبان أثناء عملية القطار .
مسامير دوامة
بشكل عام مصنوع من 35# من الصلب أو 45# الصلب ، مع درجة أداء 5 . 6 أو 8 . 8 ، تمشيا مع ISO 898-1 والمعايير الأخرى . يتم توحيد مواصفات مؤشر الترابط كـ M24 لضمان التناقض والبادئة مع الإمساكات مثل الاستحواذات والغسل. يمكن تحديد الطول بمرونة في نطاق 150-180 mm وفقًا لنوع متطلبات النائمة ومتطلبات التثبيت للتأكد من أنه يمكن تثبيته بحزم في النائم ونقل قوة نظام السحابة.
تسرد البلاستيك
في الغالب مصنوع من النايلون المعزز 66 (PA66) ، فإنه يحتوي على عزل جيد ومقاومة للارتداء وخصائص مضادة للشيخوخة . يطابق حجمه بدقة أن يتم نقلها من خلال الجهاز السفلي والتأثير على التشغيل الطبيعي للمسار.}
وسادة السكك الحديدية
المادة هي eva (إيثيلين-فينيل أسيتات copolymer) أو المطاط ، إلخ . ، مع مرونة ممتازة وخصائص التخزين المؤقت . يتم تخصيص حجم الوسادة بين نوع10-15} قوة مركزة تنتقل من السكك الحديدية ، تقلل من الإجهاد على السطح النائم ، وتمديد عمر خدمة النائم .
