النظام تثبيت السكك الحديديةهو مكون حاسم يربطالسكك الحديدية الصلبإلى السكك الحديدية نائمة. يلعب دورًا مهمًا في ضمان اتصال موثوق به ، مع بنية بسيطة ، وسهولة التفكيك ، والخصائص الأساسية مثل المرونة ، وتخميد الاهتزاز ، والعزل. تتطلب أنواع مختلفة من الأشخاص أنظمة تثبيت محددة ، اعتمادًا على ما إذا كان المسار يعتمد على الصابورة أو الصابورة.
بالنسبة للنوم الخشبي ، يتضمن نظام تثبيت السكك الحديدية عادة مسامير الكلاب وألواح التعادل. بالنسبة للنوم الخرسانيين ، يتم استخدام أنظمة التثبيت من نوع السكك الحديدية وأنظمة التثبيت. أنظمة التثبيت الأكثر استخدامًا هي مقاطع السكك الحديدية المرنة ، مثلSKL ، مقطع السكك الحديدية ، E-CLIP ، NABLA ، و KPO. يتكون نظام تثبيت السكك الحديدية النموذجي من مكونات مثلالمسامير ، براغي السكك الحديدية والمكسرات ، الغسالات المسطحة ، مقاطع السكك الحديدية ، كتل المقياس ، وسادات المطاط السكك الحديدية.
نظام تثبيت السكك الحديدية للسكك الحديدية عالية السرعة
تتطلب السكك الحديدية عالية السرعة أنظمة تثبيت السكك الحديدية مع معايير أداء محددة لتلبية متطلبات سرعات التشغيل والإجهاد. يجب تلبية المتطلبات الفريدة التالية لتطبيقات السكك الحديدية عالية السرعة:
- عزل الاهتزاز والتخميد
- القدرة على التكيف مع الأحمال الديناميكية العالية
من بين الأنواع المختلفة من ينامون المستخدمة في السكك الحديدية ، فإن نائسي الخرسانة هي الأكثر استخدامًا على نطاق واسع في السكك الحديدية عالية السرعة. لذلك ، سوف نركز على أنظمة تثبيت السكك الحديدية المستخدمة مع نائسي الخرسانة.

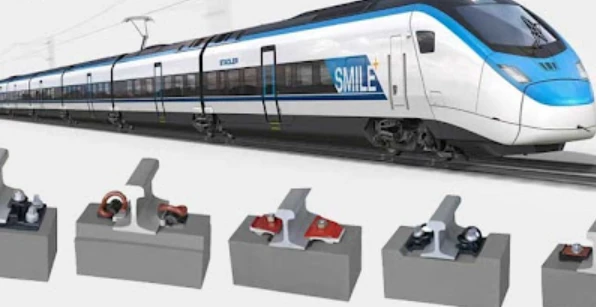

أنواع أنظمة تثبيت السكك الحديدية للسكك الحديدية عالية السرعة
هناك أنواع مختلفة من أنظمة تثبيت السكك الحديدية ، كل منها مصمم لتلبية الاحتياجات المحددة. بصفتها الشركة المصنعة الموثوق بها لأنظمة التثبيت ، تقدم Gnee Rail أنظمة مثلwj -8, wj -7, النوع الخامس، والنوع الرابع.نحن نقدم أيضًا أنظمة تثبيت مخصصة مصممة وفقًا لمواصفات العميل.
المتطلبات الرئيسية لأنظمة تثبيت السكك الحديدية في السكك الحديدية عالية السرعة
نظرًا لوزن وصراق نائسي الخرسانة ، يتم وضع متطلبات عالية على قوة التثبيت ، والمرونة ، وقابلية ضبط أنظمة تثبيت السكك الحديدية. فيما يلي المواصفات الحرجة:
- قوة التثبيت كافية
تتمثل الوظيفة الأساسية لنظام تثبيت السكك الحديدية في تأمين السكك الحديدية الفولاذية للنوم. تضمن قوة التثبيت الكافية أن لا تزال قاعدة السكك الحديدية مستقرة ولا تعاني من حركة طولية عندما ينحني السكك الحديدية أو التحولات. بمعنى آخر ، يجب أن تتجاوز المقاومة الطولية التي يوفرها نظام التثبيت مقاومة قاعدة السكك الحديدية. ومع ذلك ، فإن قوة التثبيت المفرطة قد تقلل من مرونة نظام التثبيت ، وتقصير عمر الخدمة.
- المرونة المناسبة
على عكس النائمون الخشبيين ، فإن ينامون الخرسانة لديهم مرونة محدودة. تلعب مرونة نظام تثبيت السكك الحديدية دورًا مهمًا في امتصاص القوى الرأسية والأفقية. تساعد المرونة الكافية على تقليل ضغط الحمل الديناميكي على سرير المسار ، ويقلل من تسريع الاهتزاز غير المسبق ، ويمتد عمر خدمة مكونات المسار. توفر المكونات الرئيسية مثل منصات مطاطية السكك الحديدية ومقاطع السكك الحديدية المرونة اللازمة.
- المقياس والتعديل الأفقي
يتم إصلاح عرض ثقب الترباس وتحمل الأخدود من نائسي الخرسانة. ومع ذلك ، قد يحتاج مقياس السكك الحديدية إلى تعديل لاستيعاب ارتداء السكك الحديدية أو لتوسيع المقياس عند الحاجة. يجب أن يسمح نظام تثبيت السكك الحديدية بهذه التعديلات للحفاظ على المحاذاة المناسبة. بالإضافة إلى ذلك ، يساعد نظام تثبيت السكك الحديدية في الحفاظ على مستوى القضبان أثناء الصيانة الروتينية.
- خصائص العزل
في أنظمة السكك الحديدية ، غالبًا ما يكون السكك الحديدية الجري بمثابة السكك الحديدية للعودة للتيارات الكهربائية. لذلك ، يجب أن يكون لنظام تثبيت السكك الحديدية خصائص عزل ممتازة لمنع التسرب الكهربائي من خلال السحابات.
- تكاليف الصيانة المنخفضة
بعد تشغيل السكك الحديدية عالية السرعة ، تتطلب المتطلبات عالية السرعة وعالية التردد على المسار الصيانة داخل نوافذ التوقف القصيرة. يتطلب ذلك أن يكون كل مكون من نظام تثبيت السكك الحديدية متينًا وقويًا بما يكفي لتحمل ضغوط التشغيل عالية السرعة ، مما يقلل من الحاجة إلى صيانة متكررة.
- تخميد الضوضاء والاهتزاز
مع زيادة سرعة القطارات ، وكذلك التأثير الديناميكي على المسار. لذلك ، يجب أن يوفر نظام تثبيت السكك الحديدية خصائص تخميد ضوضاء واهتزاز ممتازة. لتلبية هذه المتطلبات ، يحتاج النظام إلى مكونات مرنة ، مثل منصات الوسائد المحسّنة ، لامتصاص الاهتزازات وتقليل مستويات الضوضاء.
جينك سكةمتخصص في تصنيع مجموعة كاملة من أنظمة تثبيت السكك الحديدية ، بما في ذلك مقاطع الربيع (مقاطع نابض من النوع الأول/الثاني ، مقاطع نابض من النوع الإلكتروني) ، براغي نائمة (مسامير الرأس المربعة ، مسامير الرأس T) ، وسادات مركبة (منصات مطاطية ، طلاء نايلون ، طلاء نايلون ، الطلاء ، الطلاء ، الطلاء ، الطلاء ، أغلفة (غلاف النايلون ، غلاف الحديد الزهر) ، مكونات مضادة للوسيخ (نظام مضاد للودواء المزدوج ، غسالات الربيع) ، كتل المقياس العازلة ، لوحات الحديد ، أجزاء التثبيت ، مسامير المرساة وغسالات الربيع المطابقة ، وما إلى ذلك ، تنفذ بشكل صارم المعايير الدولية مثل TB/T و AREMA و BS.
